Quel est le matériel nécessaire pour une installation hybride Dualsun en Chauffe-Eau Solaire Individuel Intelligent (CESI) ?

Modifié

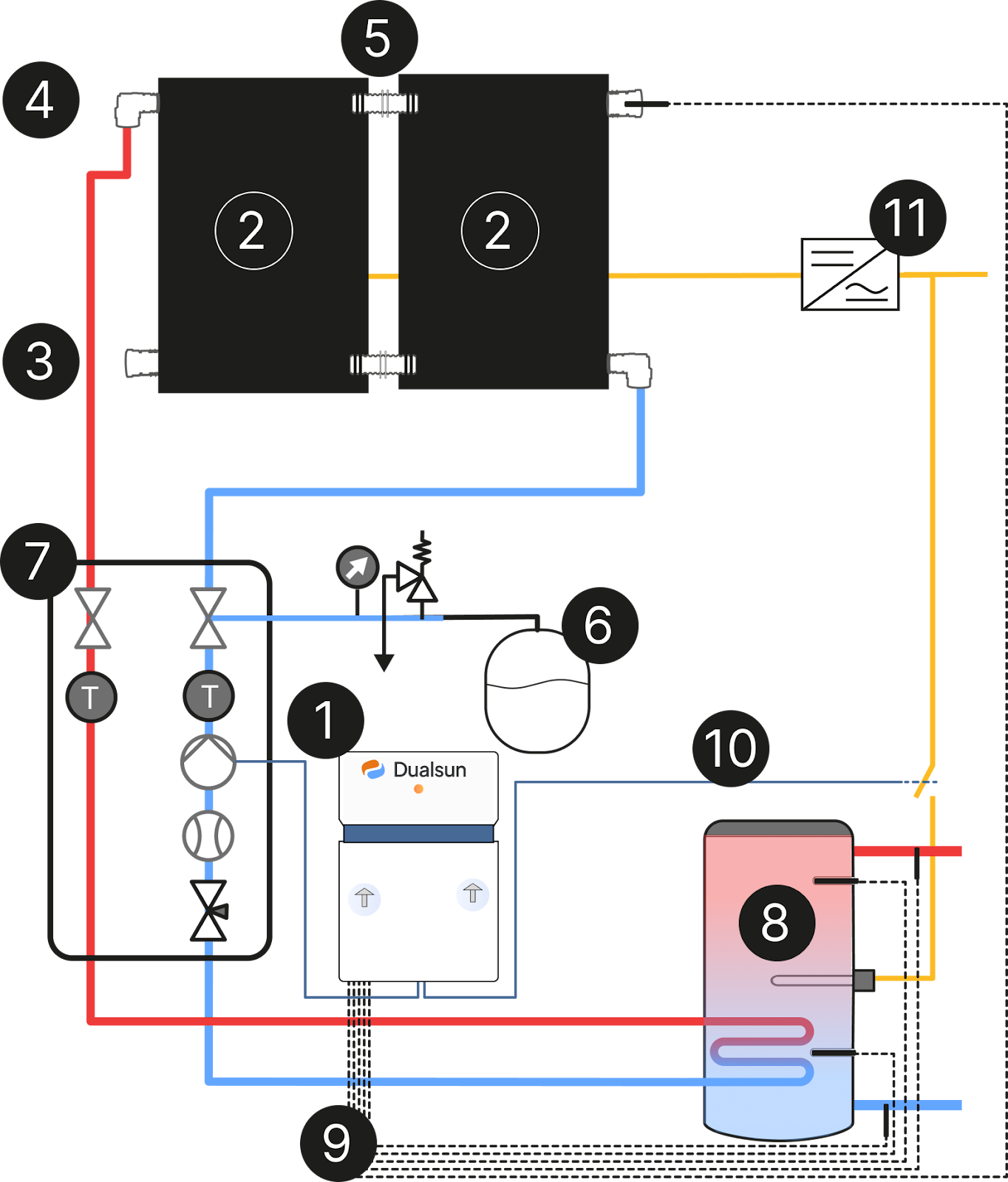

Vous trouverez ci-dessous le schéma de principe d’une installation Chauffe-Eau Solaire Individuelle (CESI), permettant la production d’Eau Chaude Sanitaire (ECS) avec des panneaux solaires hybrides Dualsun SPRING et une station solaire intelligente Dualsun.

Numéro

Composant

1

Régulation solaire Dualsun

2

Panneaux solaires thermiques ou hybrides

3

Bouchons

4

Raccord E/S

5

Liaisons inter-panneaux

6

vase d’expansion

7

Groupe hydraulique

8

Ballon solaire

9

Sondes de température

10

Commande contacteur résistance électrique

11

Onduleur ou micro onduleur

On peut regrouper les composants d’une telle installation de la manière suivante :

1- En toiture :

  1. Panneaux Dualsun (panneaux + raccords + tuyauterie + fixations + onduleur)

  2. Tuyauterie hydraulique

2- Dans le local technique :

  1. Station solaire (groupe de transfert hydraulique + régulation)

  2. Ballon solaire (ballon de stockage de l’eau chaud + appoint)

  3. Fluide caloporteur

Note : La partie raccordement au réseau d’eau de la maison n’est pas traitée ici

1- En toiture

1.1 Les panneaux solaires et leurs accessoires

Version 3

Version 4

Panneaux hybrides

SPRING 425 Shingle Black isolés

SPRING 375 Shingle Black isolés

SPRING4 425 Half-Cut Glass-Glass TOPCon isolés

Raccordement hydraulique inter-panneaux

DN15 - Liaison SPRING Portrait

DN15 - Liaison SPRING Paysage

SPRING4 - Kit liaisons inter-panneaux - 35 mm (raccordement uniquement en portrait)

Kits entrée / sortie

DN15 - Kit raccords SPRING entrée/sortie - M3/4” (liaisons en EPDM)

SPRING4 - Kit raccords entrée/sortie - M3/4" (liaisons en inox et alu)

Sonde de température panneaux

Kit essentiel Dualsun (incl. sonde 4 mm)

ou

Kit essentiel Dualsun (incl. sonde 5.4mm)


incluse dans le “SPRING4 - Kit raccords entrée/sortie - M3/4"”

La pose des capteurs en toiture est similaire à des panneaux photovoltaïques standards :

1.2- La tuyauterie

Nous préconisons trois options.

  • Le tube multicouche (s’assurer que celui-ci résiste à des températures jusqu’à 90°C)

  • L’inox annelé (bi-tube inox)

  • La tuyauterie cuivre

Chacune de ses options a des avantages et des inconvénients, le choix est à faire en fonction des spécificités du chantier et des habitudes de l’équipe de pose.

Note : Il faut donc en fonction du choix de tuyauterie prévoir l’outillage et les raccords adaptés : matrice à frapper pour l’inox et pince à sertir pour le multicouche.

Pour choisir et dimensionner la tuyauterie : Quel doit être le diamètre des conduites hydrauliques entre les panneaux Dualsun et le local technique ?

2- Dans le local technique

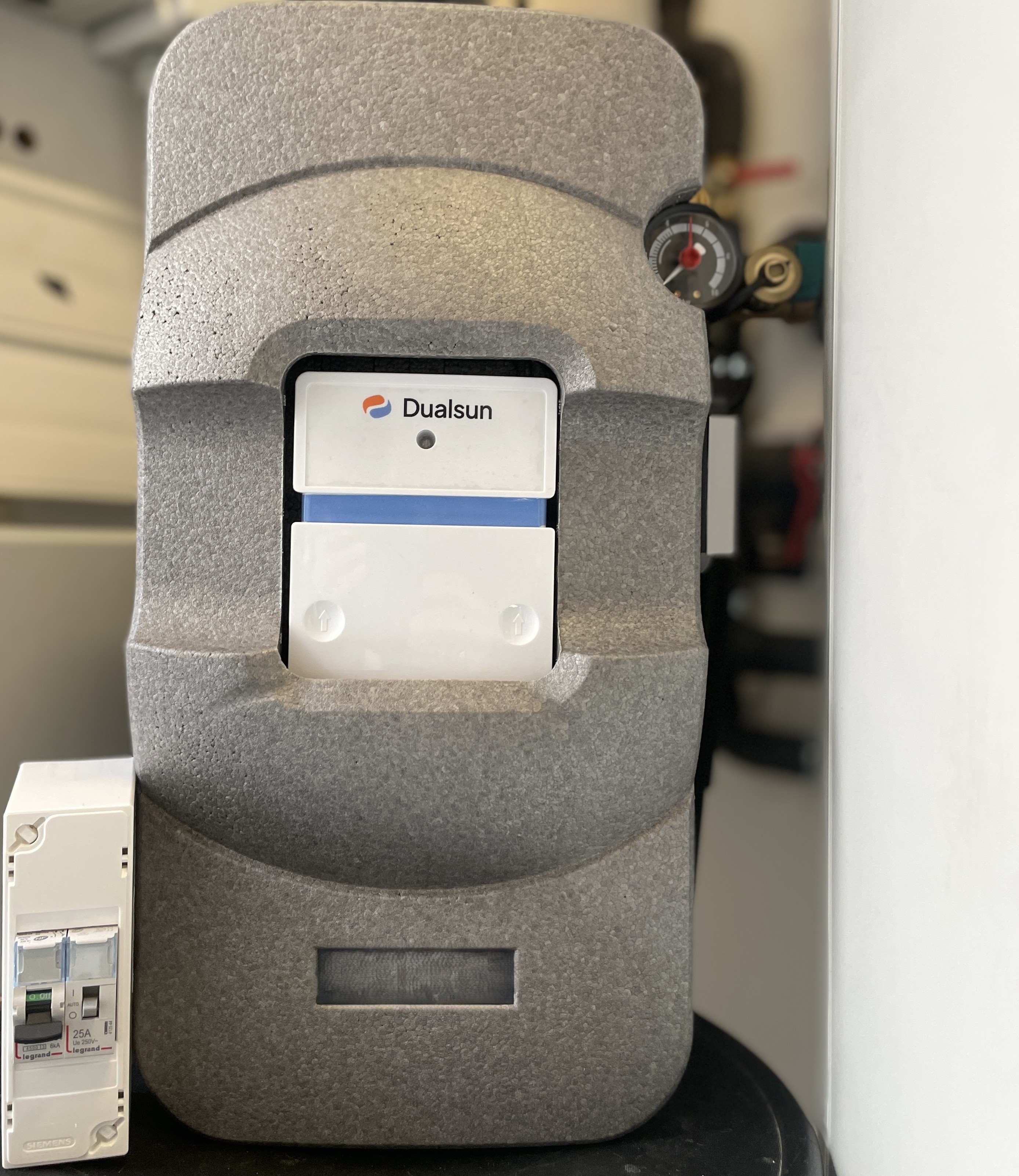

2.1- Station solaire complète avec régulation intelligente Dualsun

Située à proximité du ballon solaire, elle assure la circulation du fluide et se compose de plusieurs éléments  :

Groupe de transfert hydraulique

Il permet de faire circuler le fluide du circulateur vers les panneaux solaires puis jusqu’au ballon d’eau chaude. Il est constitué d’éléments indispensables pour la mise en service hydraulique.

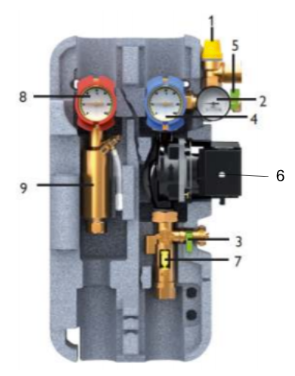

Celui-ci est composé de

1

Soupape de sécurité 3 bars prémontée

2

Manomètre

3

Vanne de vidange

4

Vanne avec clapet anti-thermosiphon intégré

5

Vanne de remplissage

6

Pompe Wilo PARA (circulateur)

7

Débimètre

8

Vanne avec clapet anti-thermosiphon intégré

9

Purgeur d’air

> Plus d’information :  Fiche technique du chauffe-eau solaire intelligent (caractéristiques physiques de la station solaire intelligente)

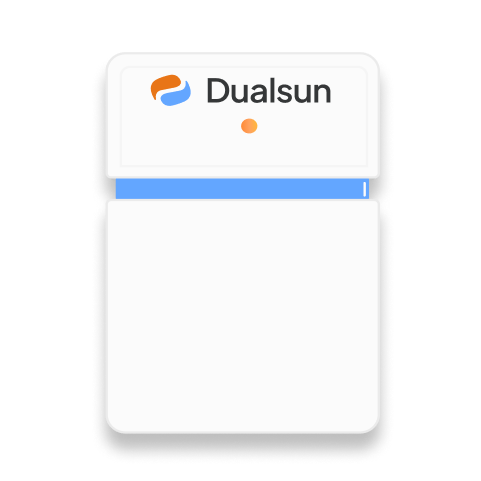

Régulation solaire Dualsun (Fixée sur la partie hydraulique)

Celle-ci pilote l’activation (et la désactivation) du circulateur (pompe) en fonction de la différence de température entre les panneaux (eau glycolée) et le bas de ballon (eau sanitaire), les habitudes de consommations du foyer et les prévisions météorologiques

NOTE: il est possible d’utiliser d’autres régulations du marché. Elles fonctionnent avec un mode ON/OFF simple avec seulement 2 sondes de température (panneau et bas de ballon, ne permettent pas l’optimisation de la production solaire comme notre station intelligente.

Sondes doigt de gant PT1000/FRP6

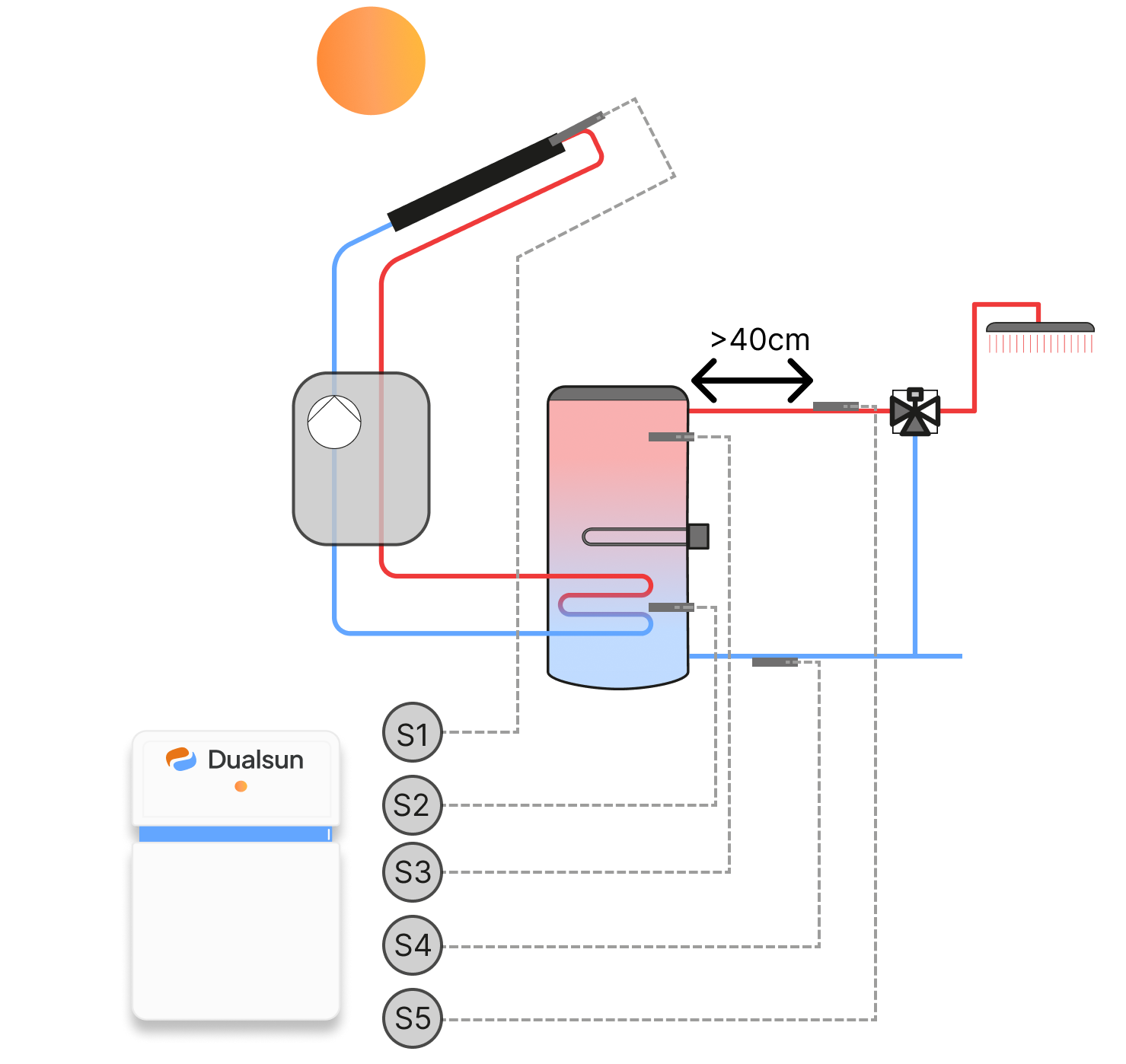

A insérer dans le panneau hybride, le ballon solaire, et sur la tuyauterie en suivant les recommandations du schéma  :

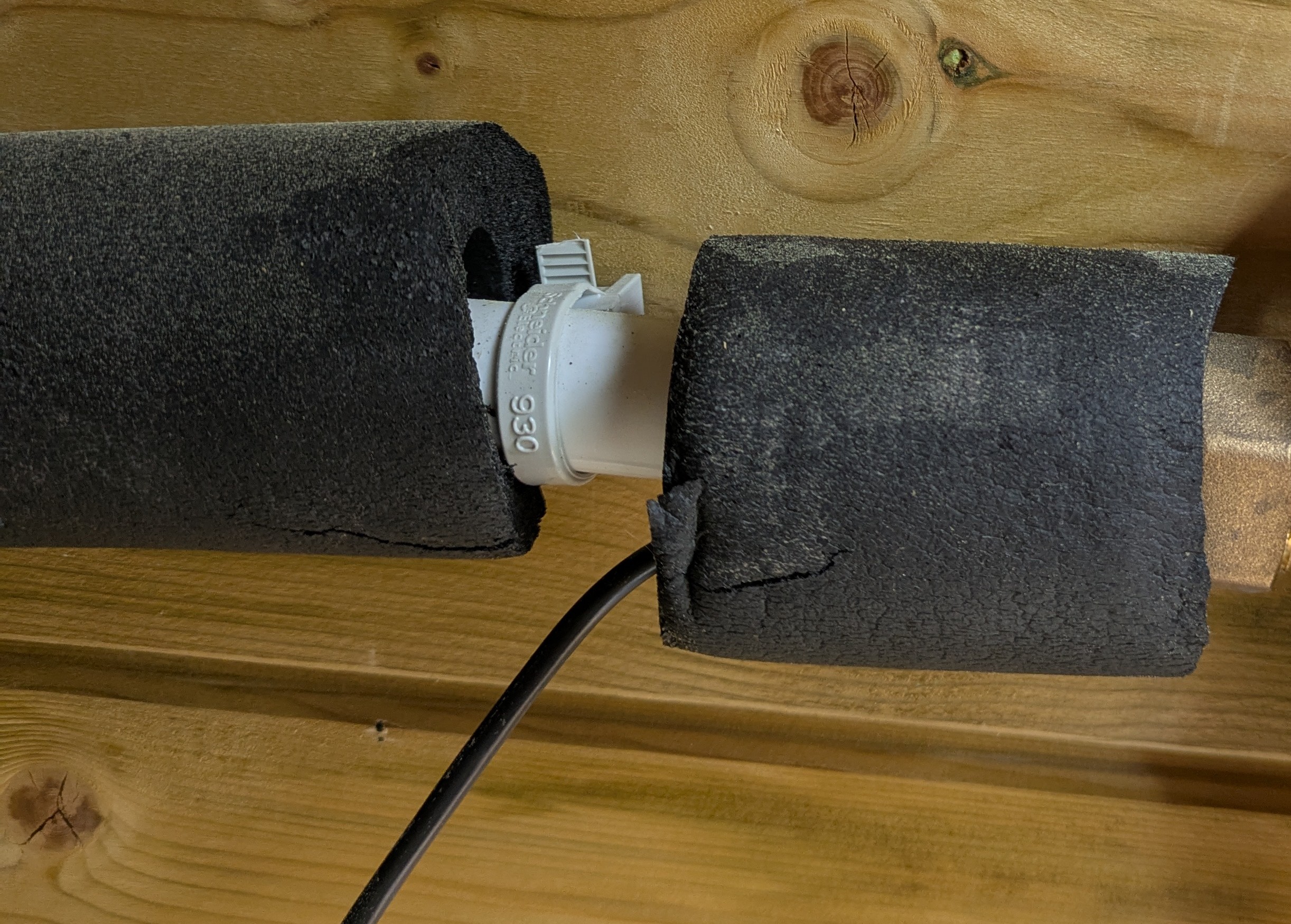

Attention : il est nécessaire de bien plaquer les sondes S3 et S4 sur la tuyauterie en utilisant un collier ou une spirale en métal puis isoler l’ensemble

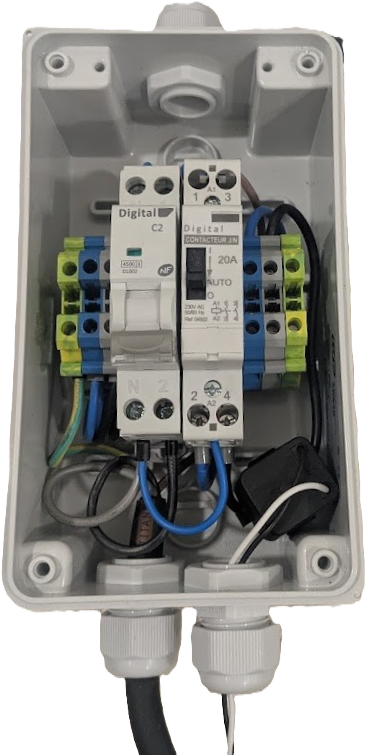

Coffret électrique

Avec le le chauffe-eau intelligent un coffret électrique est fourni. Il est à câbler au réseau en entrée et à la résistance électrique en sortie. Tous les traits plein sont précablés, seulement ceux en pointillés seront à câbler sur le chantier.

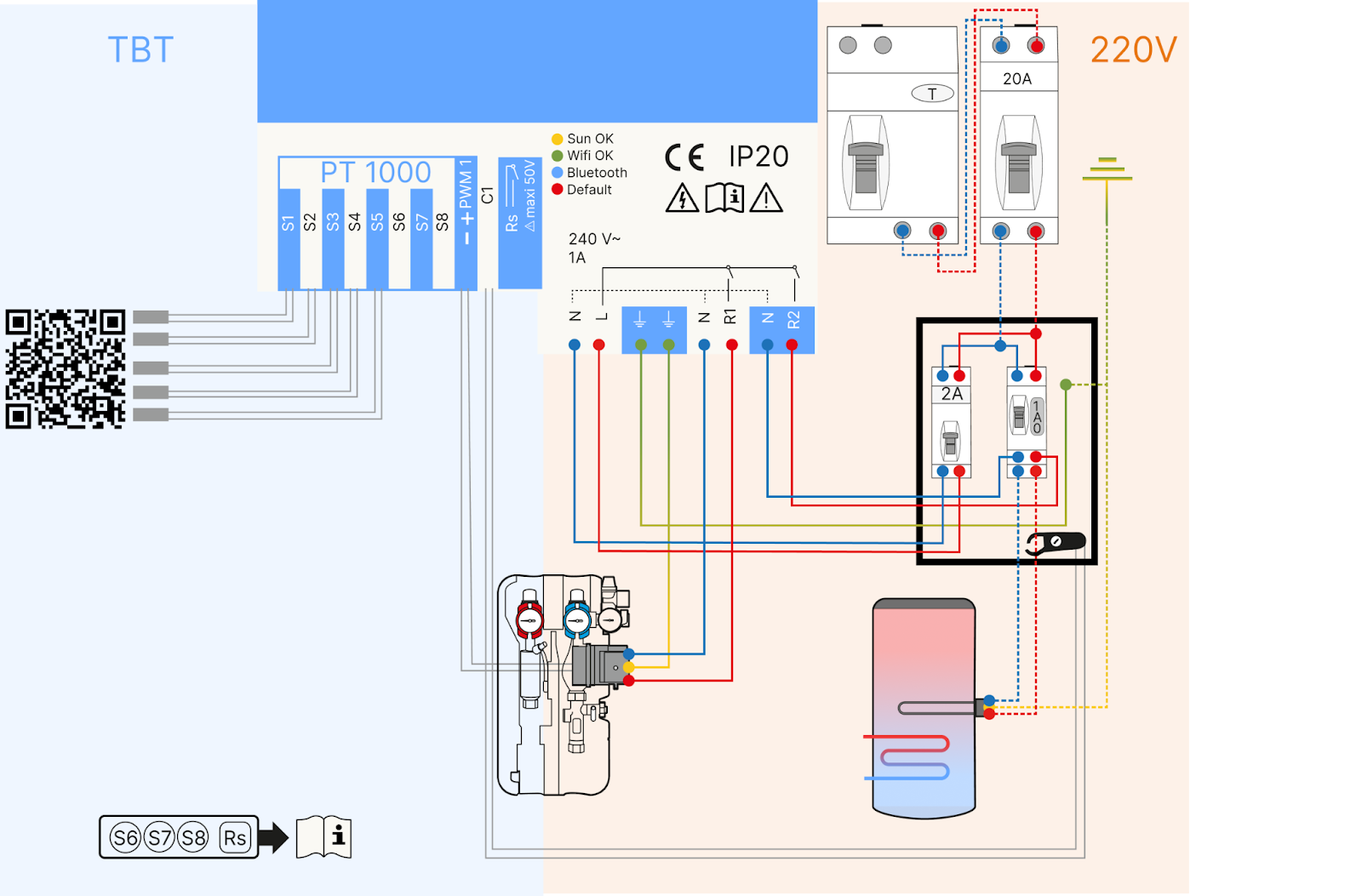

Le schéma électrique à respecter est le suivant :

Pour aller plus loin : Notice station solaire intelligente Dualsun


2.2 - Ballon solaire

Il se compose d’un ballon intégrant un échangeur dans sa partie basse et permet de stocker de l’eau chaude sanitaire. Il possède un doigt de gant en partie basse où est insérée une première sonde de température PT1000/FRP6 et un doigt de gant en partie haute pour insérer un deuxième doigt de gant.

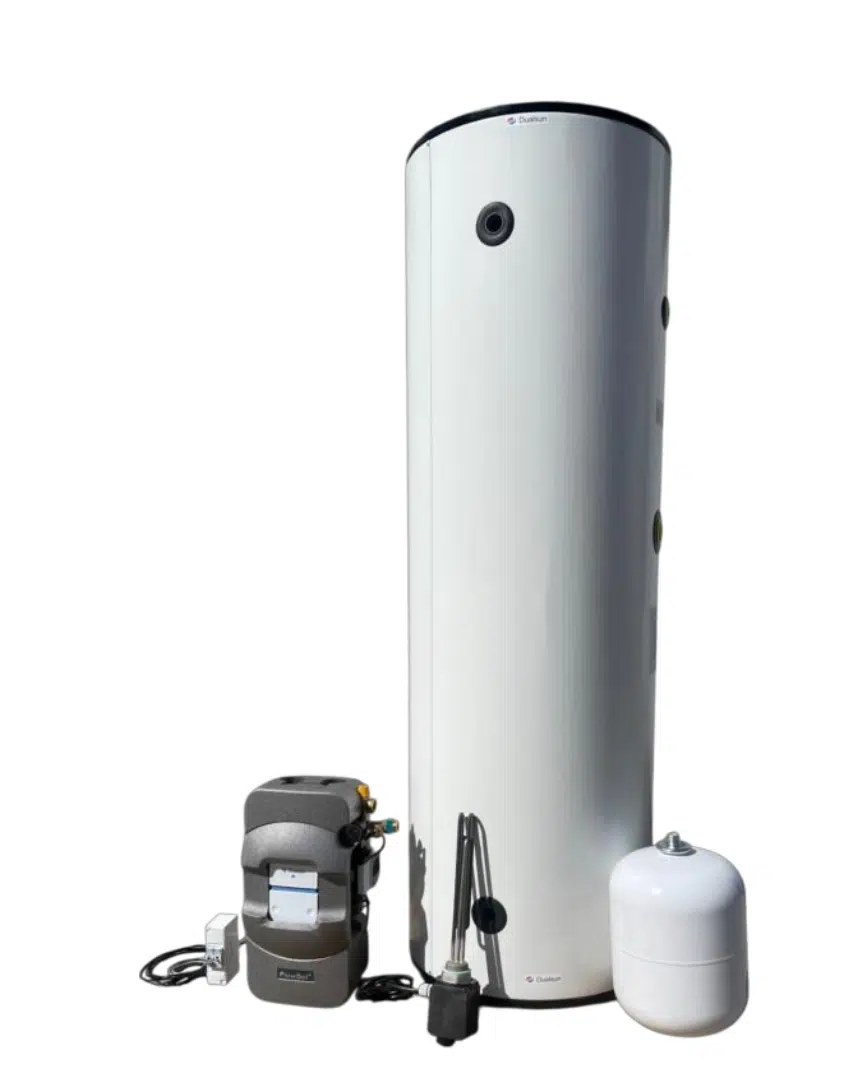

Notre
chauffe-eau solaire intelligent Dualsun intègre tous ces composants


Résistance électrique

Elle est intégrée à notre chauffe-eau solaire intelligent Dualsun (2kW pour la version 200L et 3kW pour la version 300L)

Il est important de s’assurer de la compatibilité du ballon solaire avec nos panneaux hybrides Dualsun SPRING si vous choisissez un ballon autre que celui à notre gamme :   Quels sont ballons d’eau chaude solaire compatibles avec les panneaux Dualsun SPRING ?

2-3 - Fluide caloporteur

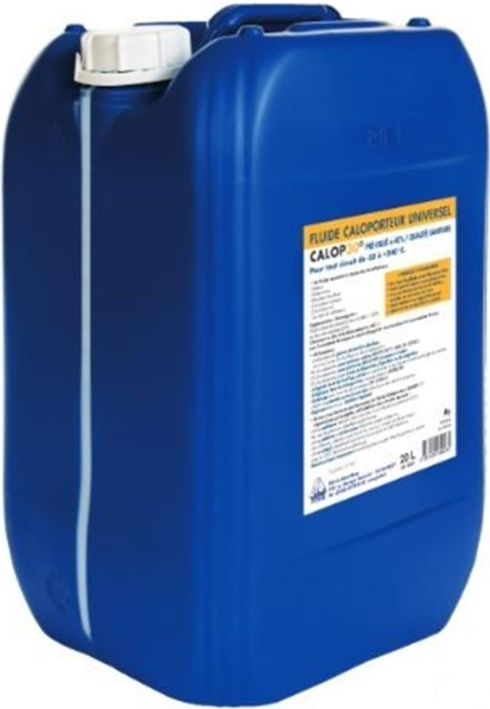

Un mélange d’eau et de glycol (antigel solaire, à un certain pourcentage) doit être utilisé. C’est ce fluide solaire qui va circuler dans les panneaux (voir photo d’un bidon prémélangé ci-dessous).

Pour en savoir plus : Quel fluide caloporteur faut-il utiliser en systeme pressurisé avec les panneaux SPRING ?


La mise en service hydraulique correspond à l’introduction de ce fluide dans l’installation. Celui-ci permet de transporter les calories récupérées par les panneaux solaires et de les décharger au travers de l’échangeur dans le bas du ballon pour produire de l’eau chaude sanitaire.

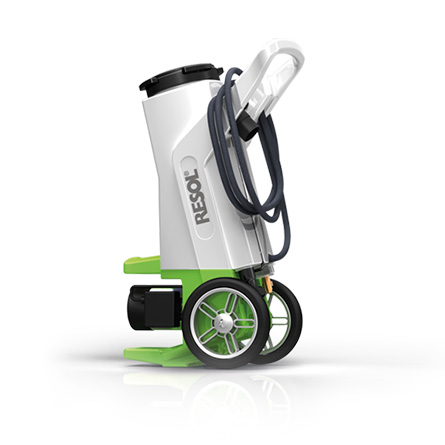

Cette mise en service doit être réalisée au moyen d’une station de remplissage (ou pompe de mise en service) dont voici un exemple ci-dessous.


Pour aller plus loin :

Notice d'installation, utilisation, maintenance - Systèmes pressurisés Dualsun

Quels sont les différents calepinages hydrauliques des panneaux Dualsun dans le résidentiel ?
