Est-il possible de rafraîchir la maison l’été avec une PAC solarothermique associant les panneaux Dualsun SPRING MAX et la PAC Arkteos Invelia ?

Oui, il est possible d’activer le mode refroidissement / rafraîchissement sur la PAC Arkteos Invelia alimentée par les panneaux Dualsun SPRING MAX.

Comme pour tout type de pompe à chaleur, ce mode de fonctionnement est conditionné par l’isolation des tuyaux intérieurs et la présence d'émetteurs de chaleur adaptés (plancher chauffant rafraîchissant, ventilo-convecteurs, gainable à eau, etc.) permettant d’éviter les risques de condensation à l'intérieur de la maison.

En hiver, les panneaux solaires Dualsun SPRING MAX servent à capter les calories dans l’environnement pour alimenter en chaleur l’évaporateur de la PAC Arkteos Invelia pour chauffer la maison (principe de fonctionnement d’une PAC solarothermique avec des panneaux SPRING MAX).

En été, le système s’inverse grâce à la fonctionnalité froid intégrée à la PAC Arkteos Invelia : les panneaux Dualsun SPRING MAX servent à évacuer la chaleur de la PAC Arkteos Invelia pour refroidir la maison.

Non, une PAC solarothermique dimensionnée pour chauffer toute la maison ne pourra rafraîchir / refroidir que la moitié de la maison, du fait que la puissance frigorifique de la PAC est limitée à environ 30% par la capacité des panneaux solaires pour évacuer la chaleur.

Une gestion à deux zones est donc nécessaire pour ce mode froid : zone jour pour les pièces de séjour et zone nuit pour les chambres : les plages horaires de fonctionnement en froid doivent tenir compte du mode de vie dans la maison : la PAC rafraichira la zone jour en jour et la zone nuit en nuit.

Le régime de température nécessaire dépend du type d’émetteurs équipant la zone à refroidir :

• environ 18 - 20°C s’il s’agit du plancher chauffant. Il faut que la température envoyée dans le plancher chauffant soit strictement supérieure à celle de la rosée pour éviter que le sol ne devienne humide

• entre 7 et 12°C s’il s’agit des ventilo-convecteurs ou gainables à eau. Ces derniers, au contraire du plancher chauffant, sont équipés de bacs de récupération des condensats, permettant d’envoyer de l’eau à une température inférieure à celle de la rosée.

Sans surprise, les performances de la PAC à refroidir la maison seront meilleures en nuit où les panneaux solaires ne sont pas exposés aux rayonnements solaires qui limiteront leur capacité à évacuer la chaleur nécessaire pour le fonctionnement de la PAC. Cette capacité est très variable selon l’exposition des panneaux solaires : le pan Ouest performera mieux le matin, tandis que le pan Est performera mieux l’après midi.

Néanmoins, cela ne constitue pas un frein, puisque pendant le temps où les performances du système sont moins bonnes, la face avant des panneaux solaires SPRING MAX produisent de l’électricité, ce qui couvrira la totalité de la consommation électrique de la PAC solarothermique.

Oui, la PAC Invelia d’Arkteos continue à gérer le besoin en eau chaude sanitaire pendant l’été avec le mode froid activé, comme en hiver.

Lorsque la température mesurée dans le ballon d’eau chaude sanitaire est inférieure à la consigne de mise en marche, la PAC produit la chaleur dans le ballon d’eau chaude sanitaire en priorité.

La vanne mélangeuse, nécessaire au fonctionnement du système en mode chaud, doit être désactivée lorsque la PAC tourne en mode froid.

La communication entre la PAC et la vanne mélangeuse est donc nécessaire pour que la PAC l’informe de ses cycles en mode froid permettant de la désactiver. Cela est possible avec la vanne ESBE, intégrée à la station solarothermique Dualsun, grâce à une entrée sans potentiel dédiée et à une sortie dédiée dans la carte électronique de la PAC.

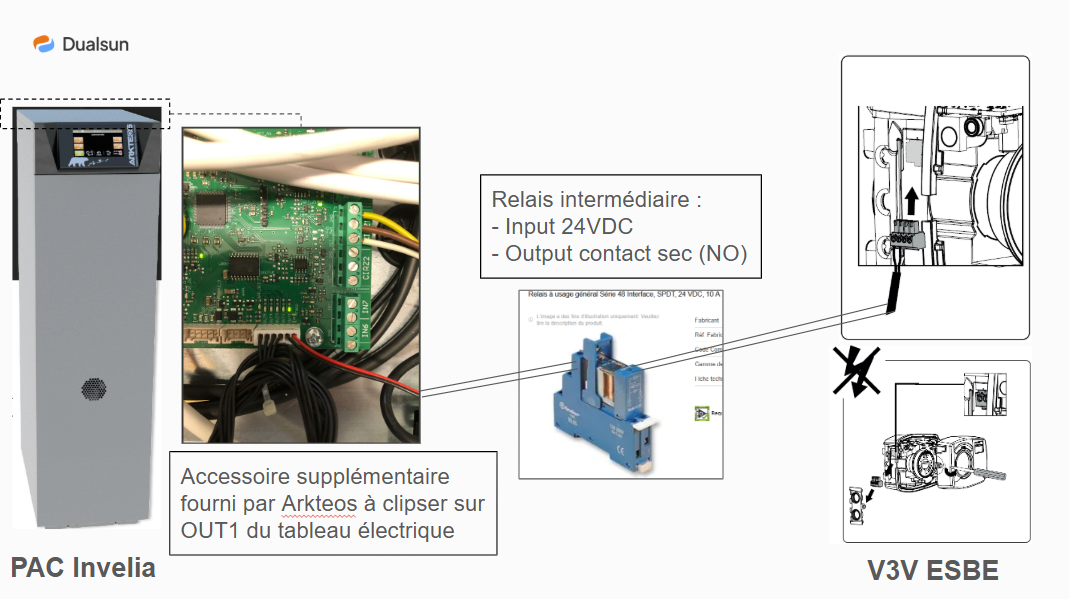

Il est nécessaire d’utiliser un relais intermédiaire pour transformer le signal 24VDC de la PAC à un signal sans potentiel, compatible avec la vanne ESBE, selon le schéma de câblage suivant :

La sortie OUT1 doit être configurée de manière à ce qu’elle envoie un signal 24VDC lorsque la PAC tourne en mode froid (demande à faire auprès du support technique d’Arkteos).

De l’autre côté, la vanne mélangeuse doit être configurée pour savoir interpréter le signal envoyé par la PAC lorsqu’elle tourne en mode froid.

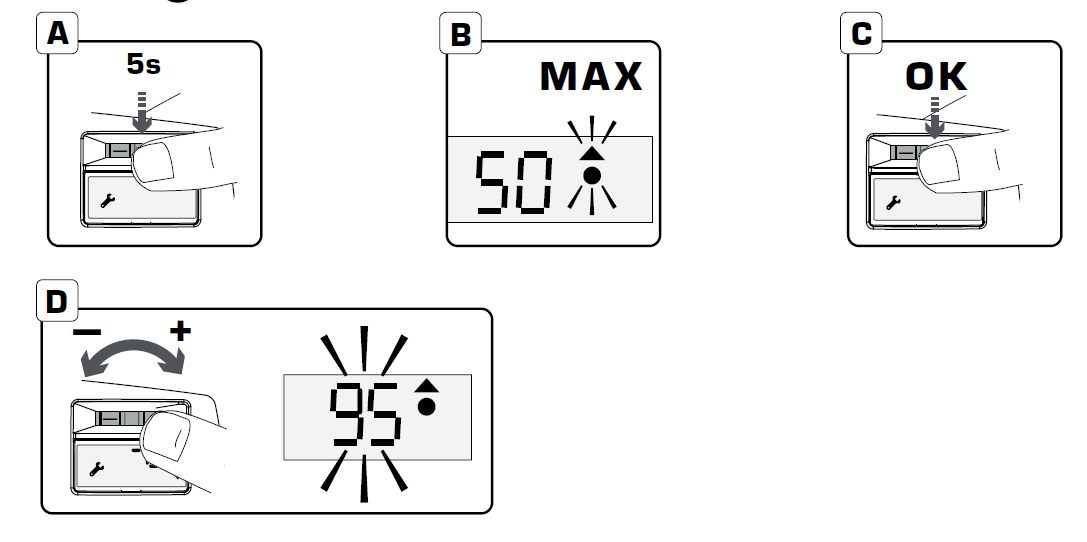

• Réglage de la température de départ maximale :

1. appuyer sur le joystick pendant 5 secondes pour accéder aux paramètres avancés (A).

2. sélectionner le menu “Max” en appuyant sur le joystick (B), puis OK (C).

3. Régler la température à sa valeur maximale : 95°C en appuyant sur le joystick (D).

4. Appuyer sur le joystick pendant 5 secondes pour revenir au menu principal (A).

• Réglage de la température alternative T2 :

1. Pour régler la température de consigne alternative, le signal externe doit être activé. Réglez alors la température alternative comme décrit dans le menu 3 (B). Lorsque le contact sec est fermé, T2 s’affiche en bas à gauche de l’écran.

2. Augmenter la température alternative T2 à sa valeur maximale : 95°C.
