Quels ratios prendre en compte pour le dimensionnement et le chiffrage d'un projet DUO collectif avec des panneaux Dualsun SPRING ?

Si vous êtes un bureau d’études ou un énergéticien et que vous travaillez sur un projet de bâtiment collectif en phase concours/ première étude de faisabilité, nous vous conseillons d’utiliser nos “ratios rapides” pour le dimensionnement et le chiffrage de la partie solaire hybride avec nos panneaux Dualsun SPRING4.

Si vous êtes en phase APS, APD ou PRO, merci de nous contacter directement pour une étude plus précise ou un cahier des charges, en remplissant l’un des formulaires disponible sur le lien Espace Prescripteurs, ou en contactant votre interlocuteur habituel pour les projets.

Ces ratios pour un projet DUO collectif permettent d’avoir des chiffres rapides en phase concours, mais ils ne remplacent pas une pré-étude, ni le chiffrage d’un installateur compétent. Les caractéristiques d’un projet résidentiel individuel ne suivront pas ces ratios.

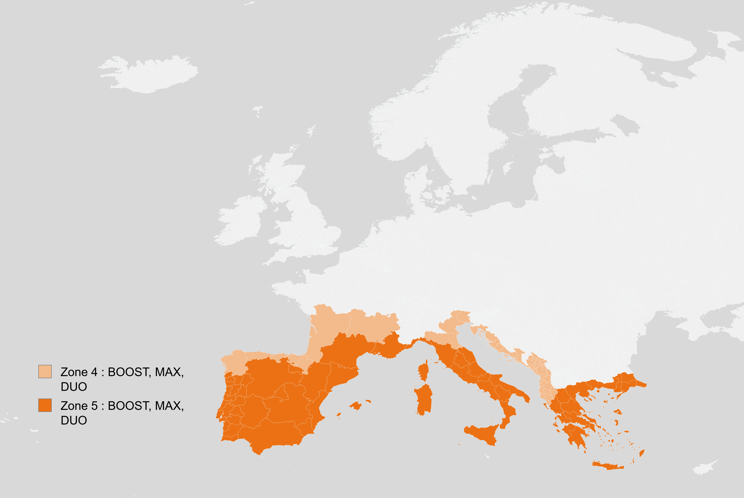

Carte indiquant les zones d’installation pertinentes de l’offre DUO collective*

* Il est toujours possible d’installer ce système DUO collectif dans les zones 2 et 3 de la FAQ générale mais la pertinence de ce système au niveau économique n’est pas intéressante si un retour sur investissement en moins de 15 ans est souhaité. Une étude plus approfondie peut être réalisée dans le cas où les prix d’énergie du  consommateurs sont élevés et/ou que l’autoconsommation d’électricité est importante ( >50%) .

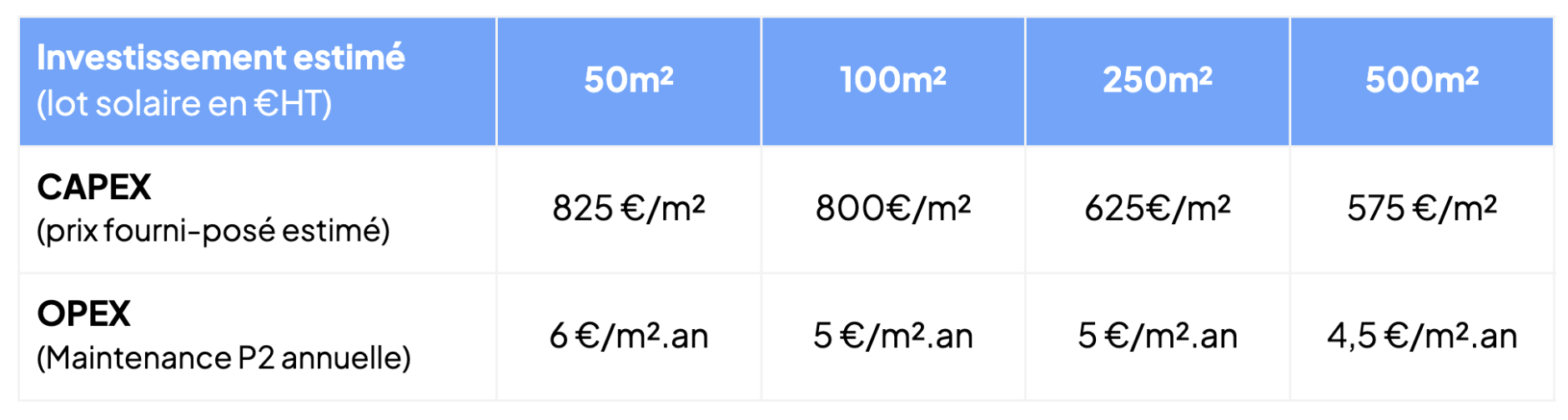

P2 : Main d'œuvre pour l’exploitation, maintenance.

Cela comprends :

• Nettoyage et entretien courant des installations

• Conduite, surveillance, réglage des différent matériels

• Maintenance préventive annuelle

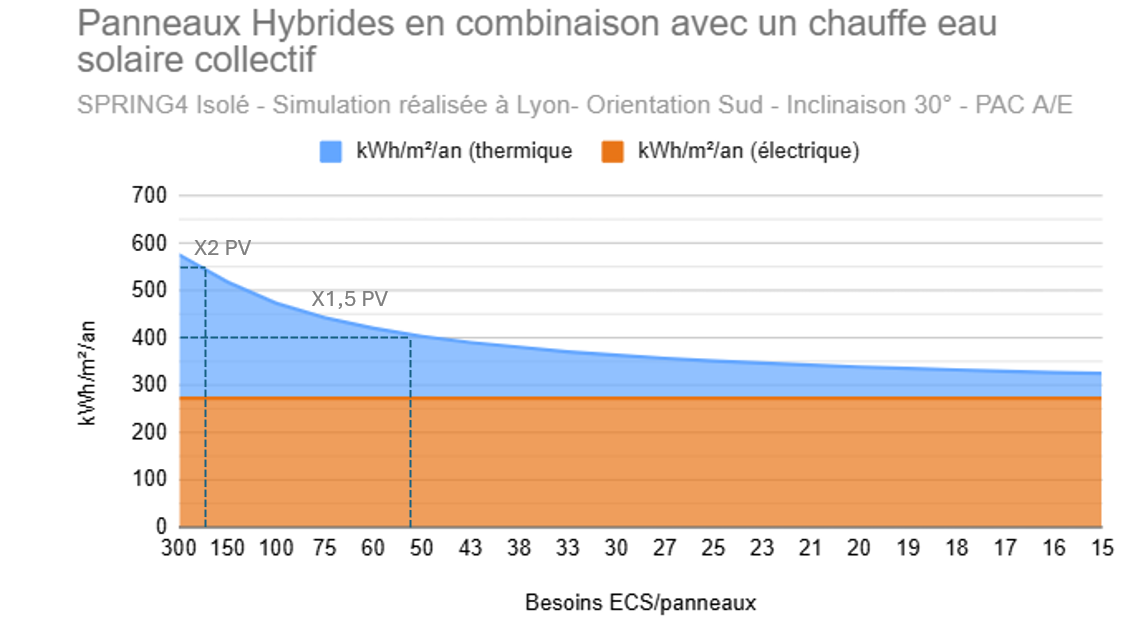

Comment lire ce tableau ?

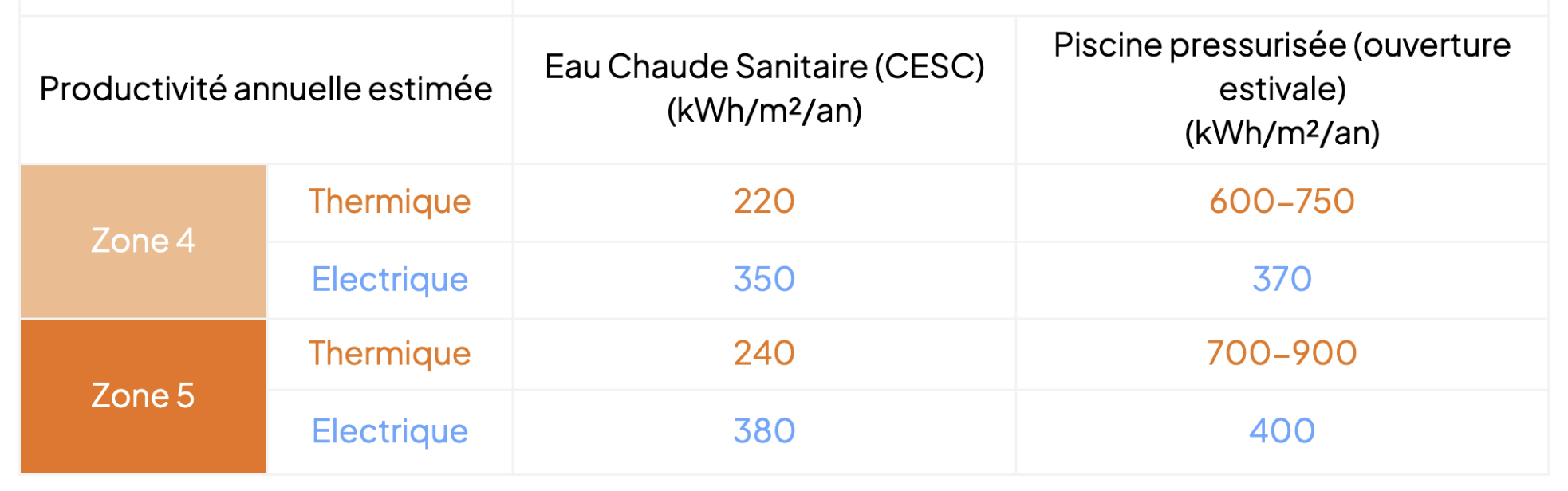

En considérant un dimensionnement de 1 panneau pour 50 L de consommation d’ECS par jour, la productivité énergétique du panneau SPRING4 Isolé  est 1,5x plus grande que celle d’un panneau photovoltaïque classique.

En considérant 1 panneau pour 150L de consommation ECS, on double la productivité énergétique pour une même surface installée.

Nous recommandons de dimensionner un panneau pour 50 à 100 L d’ECS/jour.

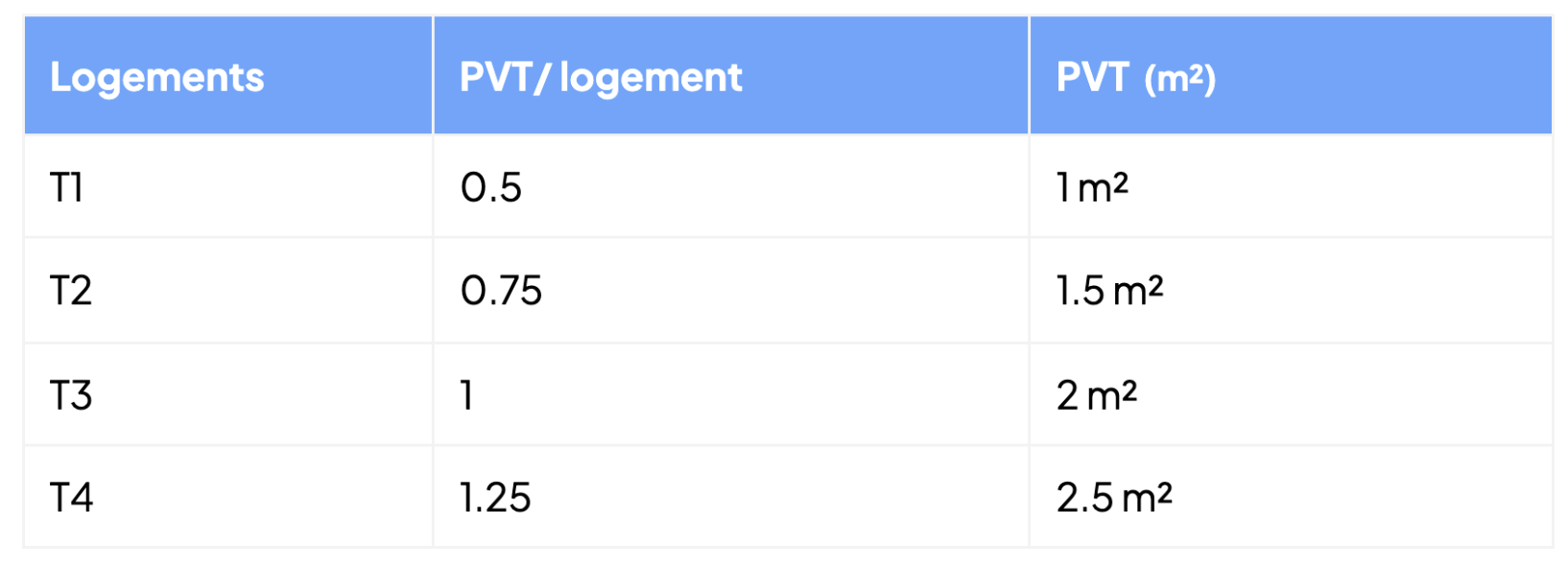

Dimensionnement rapide pour des logements collectifs

Pour un projet avec :

20 T1, 10 T2, 25 T3, 10 T4 il faudrait une installation de :

20 x 0.5 + 10 x 0.75 + 25 x 1 + 10 x 1.25 = 55 Panneaux SPRING4

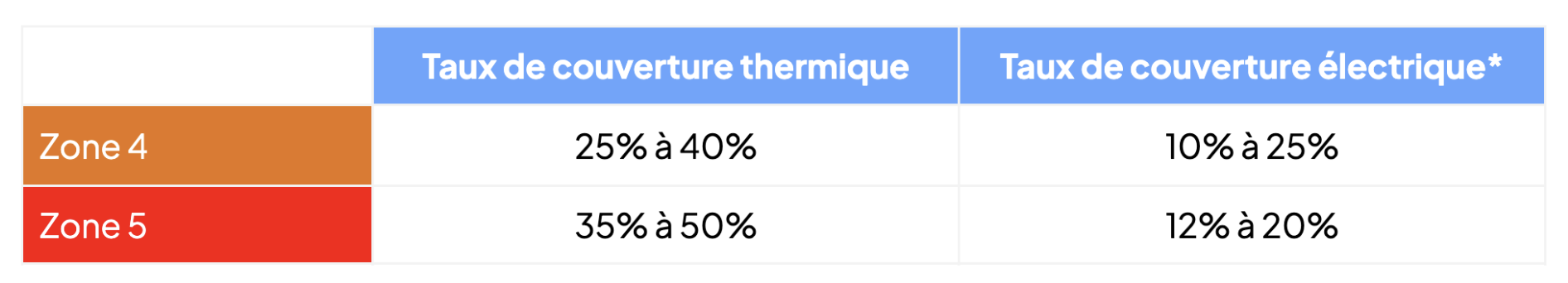

Taux de couverture :

En conservant le ratio de 1 panneau pour 50 à 100 L de consommation ECS par jour on obtient les données suivantes :

*Le taux de couverture électrique correspond à l’autoproduction considéré pour l’appoint électrique. Une partie de la consommation du générateur ECS diminue grâce à l’apport thermique des panneaux hybrides et une autre partie diminue grâce à l’autoconsommation de l’électricité produite.

Le taux de couverture électrique est très variable en fonction du générateur électrique considéré : PAC Air/eau ou Résistance électrique.

Il existe 2 systèmes permettant de réaliser du maintien en température de piscine :

• Heliopacsystem+ avec le couplage de nos panneaux hybrides et des Solerpac à retrouver ici

• Le système DUO en intégrant nos panneaux sur un système déjà existant pour augmenter la durée d’ouverture des piscines extérieures

Un ratio de dimensionnement de 0,5 panneau/m² de piscine dans le Sud et de 1 panneau/m² de piscine dans le nord peut être considéré.

Étant donné les régimes de température compris entre 30 et 45°C  circulant dans les panneaux hybrides en été, ces ratios ne sont pas exhaustifs, il faut considérer que les panneaux délivrent en moyenne une puissance de 450 à 750 Wth.

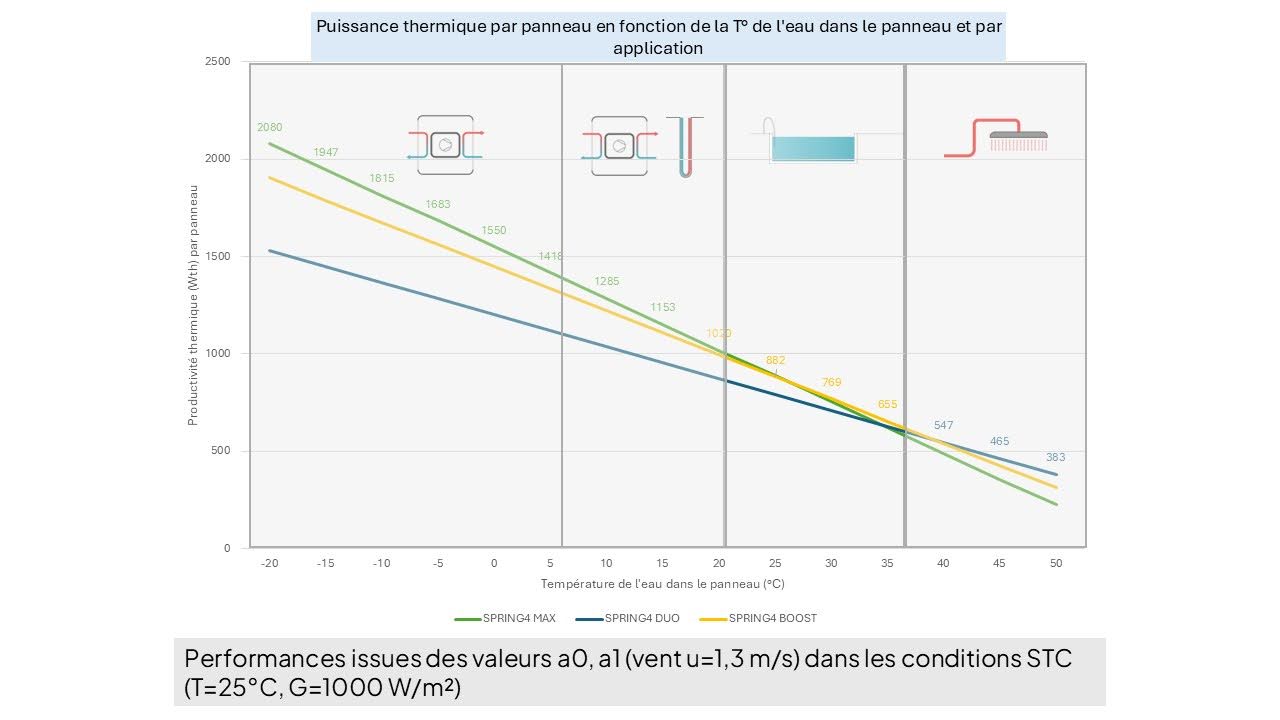

Comment lire ce graphique ?

Si l’on considère une irradiation maximale de G=1000W/m² et que la température dans le panneau est de 20°C alors la puissance thermique délivrée est d’environ 1000 Wth.

Plus la température d’entrée du panneau sera élevée, plus la puissance thermique délivrée sera faible. La production d’ECS via la solution Heliopacsystem+ permet d’obtenir une productivité thermique des SPRING plus élevée que pour du préchauffage d’ECS car les régimes de température de l’Heliopacsystem+ sont moins élevées que pour du préchauffage solaire.

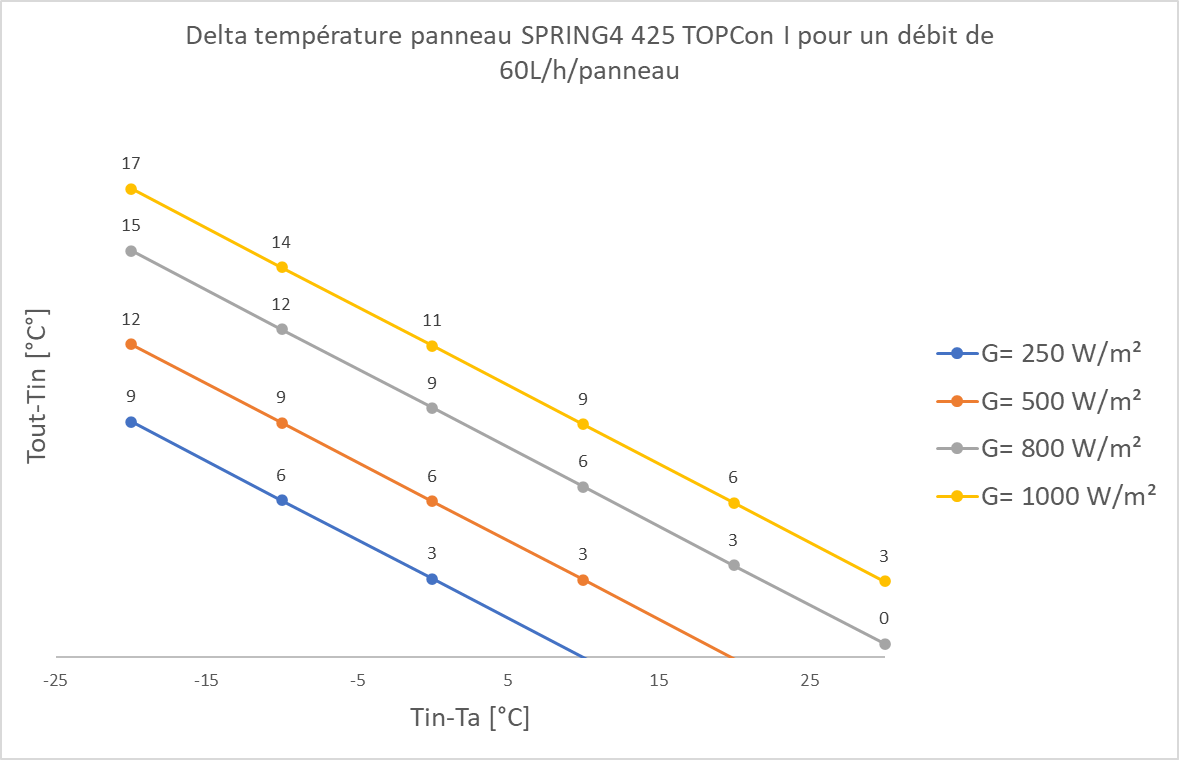

Comment lire ce graphique ?

Si l’on considère une irradiation maximale de G=1000W/m² et que la température d’entrée du panneau est égale à la température de l’air (Tin - Tair = 0°C) alors la température de sortie sera Tout-Tin = 11°C

Plus la température d’entrée du panneau est grande par rapport à l’air (deltaT abscisse), moins la température de sortie augmentera en degrés. (deltaT ordonnés)
