Les panneaux Dualsun sont-ils compatibles avec le système de pose Trapèze Baseline ?
Oui, et cette compatibilité a été attestée pour certains de nos produits par un Bureau de Contrôle indépendant qui a délivré une Étude Technique Nouvelle (ETN).
Les panneaux SPRING4 et FLASH sont donc compatibles avec le système Trapèze Baseline afin d’être montés en portrait ou paysage.
Les panneaux FLASH sont compatibles avec toutes les variantes du système Trapèze Baseline
Les panneaux SPRING4 sont compatibles en orientation portrait avec la variante “Double Couche - Montage avec équerre”. Les panneaux SPRING4 sont compatibles en orientation paysage avec tous les systèmes de pose mais cette pose implique d’être attentif au bon positionnement des collecteurs hydrauliques du panneau (manifold) entre les ondes du bac acier.
⚠️ Attention le montage Trapèze BaseLine Paysage est particulier : il implique un raccordement des manifold en vertical et il est nécessaire de s'assurer que les manifolds ne touchent pas le haut d'onde.
Types de toiture : Bac acier - toiture trapézoïdales et ondulées
Certifications : ETN - A.24.08291 et A.24.08600
Modes de pose : Portrait et Paysage

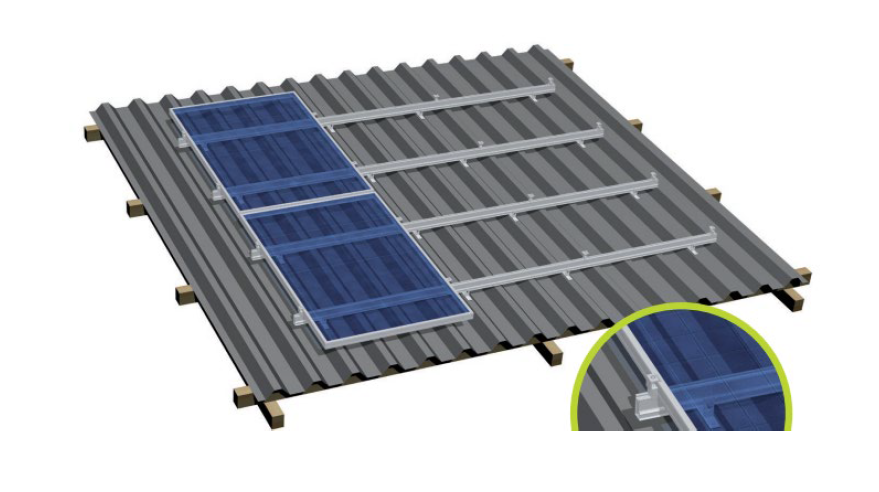

Le montage ci-dessus correspond à une orientation portrait avec la variante “montage avec équerre”
Vous pouvez aussi consulter les documents du système Trapèze Baseline mis à disposition sur le site internet Mounting Systems
Consultez ici les compatibilités des panneaux Dualsun SPRING4 et FLASH avec les systèmes de pose sur bac acier : Tableau de compatibilité
Détails à destination des installateurs :
Modules concernés Nom technique | DSTFXXX-108M10TB-03 DSTIXXX-108M10TB-03 DSTNXXX-108M10TB-03 |
Dénomination commerciale | SPRING MAX SPRING BOOST SPRING DUO |
Système de pose | Trapèze Baseline - Double Couche Montage avec Equerre |
Date | 20.02.25 |

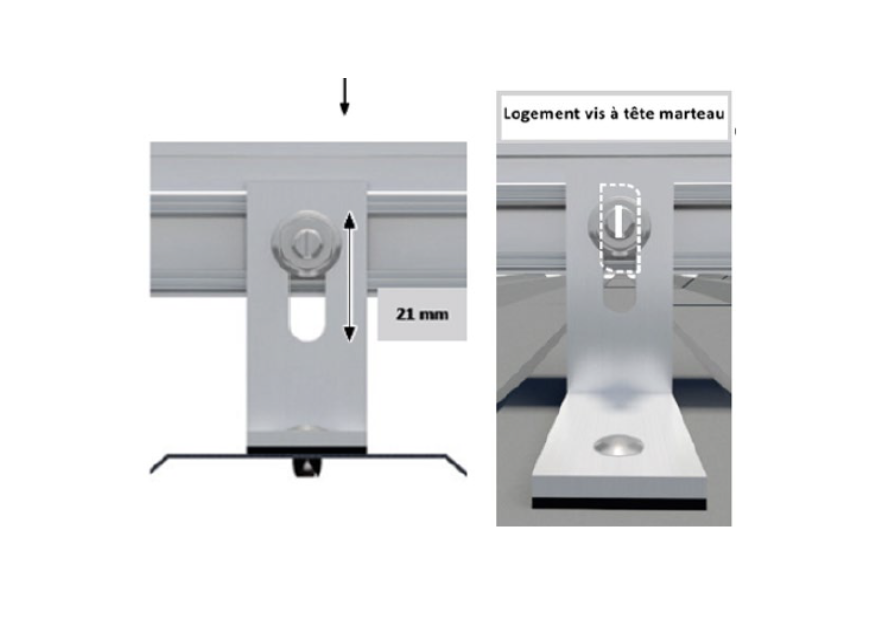

⚠️ Le positionnement de la vis à tête marteau dans le logement de l’équerre est très important.

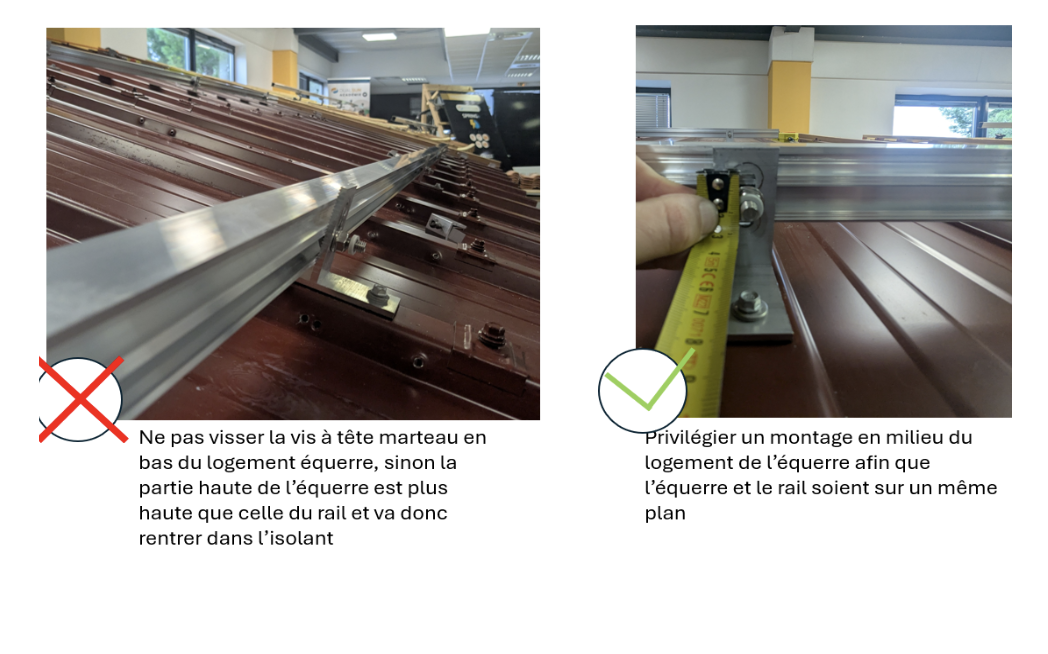

Il n’est pas possible de positionner la vis en position basse du logement car cela va endommager la face arrière du panneau : échangeur, ailettes ou isolant en fonction du panneau
Une position de la vis à tête marteau en milieu de logement de l’équerre permet l’installation suivante :

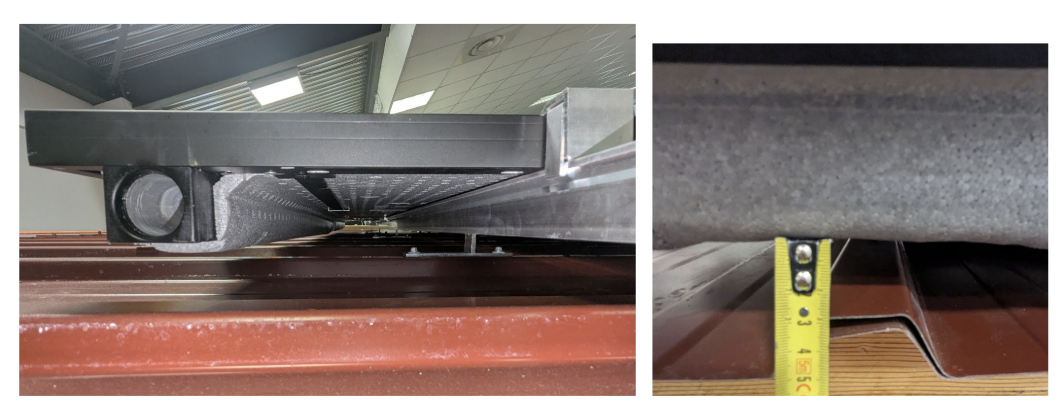

Un espacement de 30 mm entre la partie isolée du manifold du SPRING4 isolé et l’onde du bac acier. Cela implique donc une hauteur total de 110 mm entre le haut du cadre du panneau et l’onde du bac acier
Un espacement de 39 mm entre le manifold, des SPRING4 DUO (Non Isolé) et MAX (à ailettes), et l'onde du bac acier peut donc être considéré. Cela implique donc une hauteur totale de 110 mm entre le haut du cadre du panneau et l’onde du bac acier.

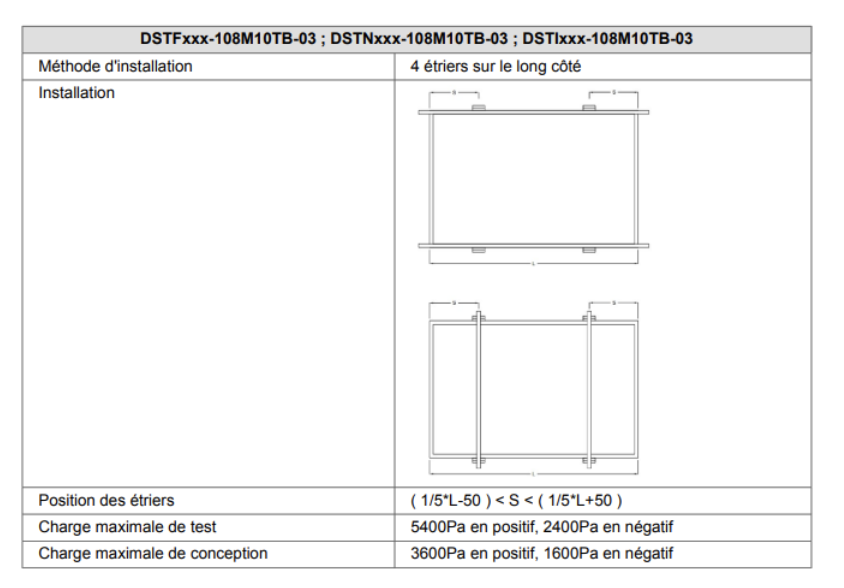

Ce système de pose permet de respecter la position de l’étrier indiquée par la notice d’installation des SPRING4.

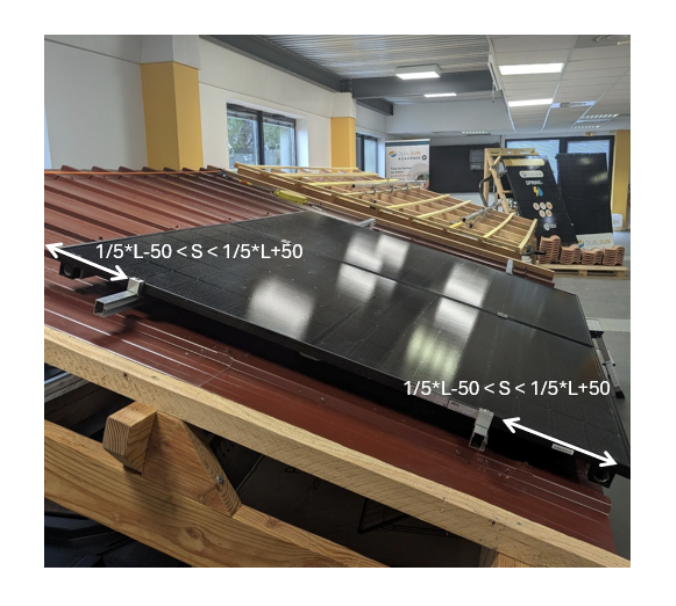

La position des étriers doit donc être située entre 294,4 mm et 394,4 mm par rapport à l'extrémité du long côté pour le SPRING 425. Ce montage permet d’installer simplement les SPRING4 sans se soucier des manifold contrairement au montage paysage des panneaux SPRING4 sur bac acier.
