Les panneaux hybrides Dualsun sont-ils compatibles avec les pompes à chaleur (PAC) ARKTEOS ?

Oui, les panneaux Dualsun SPRING4 MAX à ailettes peuvent être couplés aux pompes à chaleur ARKTEOS INVELIA 060V, 090V, 120V, 160V (monophasée), 090W, 120W, 160W et 200W (triphasée).

Consulter la Fiche produit INVELIA

• Dimensions (H x L x P) 1421 x 395 x 681mm

• Emprise au sol : 1,3m² avec kit ECS 185L (0,6m² PAC seule)

• Technologie : Compresseur inverter associé à un détendeur électronique

• Dégivrage : intégré à la régulation de la PAC

• Température évaporateur : min -20°C et max +30°C

• Appoint électrique : 6 kW (3 étages de 2kW)

• Fluide frigorigène : R454C, à très faible potentiel de réchauffement global et respectant toutes les réglementations environnementales

• Cartes électroniques accessibles très facilement par le dessus via le capot supérieur démontable

• Connectivité et diagnostic à distance

• Confort acoustique : jaquette acoustique et compresseur monté sur double plateau pour limiter les vibrations (puissance acoustique : 51 dB)

• Ecran tactile et contrôle de fonctionnement flexible

• Fonctionnalités :

  • gestion jusqu’à 8 zones de chauffage

  • gestion de la production d’eau chaude sanitaire (kit ECS avec ballon de 185L)

  • gestion du chauffage d’une piscine

• Classe d’efficacité gamme monophasée :

  PAC INVELIA	060V	090V	120V	160V
  Etas Classe d'efficacité 35°C	192% (A+++)	192% (A+++)	184% (A+++)	195% (A+++)
  Etas, Classe d'efficacité 55°C	155% (A++)	155% (A++)	156% (A++)	156% (A++)
  Etas, classe d’efficacité ECS (profil L)	106% (A)	106% (A)	106% (A)	104% (A)

• Classe d’efficacité gamme triphasée :

  PAC INVELIA	090W	120W	160W	200W
  Etas Classe d'efficacité 35°C	192% (A++)	184% (A++)	195% (A++)	197% (A++)
  Etas Classe d'efficacité 55°C	155% (A++)	156% (A++)	156% (A++)	146% (A++)
  Etas, classe d’efficacité ECS (profil L)	106% (A)	106% (A)	106% (A)	104% (A)

Manuel d’installation et de mise en service de la PAC INVELIA

Pour dimensionner la PAC il faut que sa puissance calorifique à la température de base locale soit supérieure ou égale à 80% des déperditions du projet (d’après le DTU PAC).

Par exemple pour un projet à Lyon (T°base = -10°C) avec une déperdition thermique de 9kW et des émetteurs à 55°C il vous faudra une puissance PAC d’au moins 7,2kW à ces températures B-15/W55.

→ Le modèle INVELIA 090V est compatible puisque la puissance est de 7,9 kW à une température extérieure de -10°C (soit une température d’eau à l’entrée de l’évaporateur considérée à -15°C). Le COP à cette température (qui n’arrive que quelques fois dans l’année) est de 1,9, ce qui est donc le minimum. Une fois passée la limite de -20°C en entrée, l’appoint électrique se déclenche (à partir de -15°C extérieur environ).

Mais le COP est en moyenne autour de 3 l’hiver, et monte facilement à 4 ou 5 les beaux jours. Lorsque le panneau dépasse la température maximale de la PAC (30°C), la vanne de mélange s’ajuste en prenant une partie du débit en sortie de la PAC pour le mélanger à la sortie des panneaux. Il est important de régler cette vanne 5K en dessous de la température maximale pour protéger convenablement l’évaporateur (la vanne a une précision de 3K et peut assurer sa température de consigne jusqu’à une température de 65°C, la température de stagnation du SPRING MAX est de 63°C).

Pour dimensionner le bon nombre de panneaux, il suffit en première approche de multiplier la puissance calorifique de la PAC à B0W35 par 1,4.

Par exemple pour une PAC INVELIA 090V qui a une puissance B0W35 de 9 kW, il faudra installer 12 panneaux Dualsun SPRING MAX, soit une surface en toiture de 23,4m², en faisait 2 lignes hydrauliques de 6 panneaux (ou 3 lignes de 4).

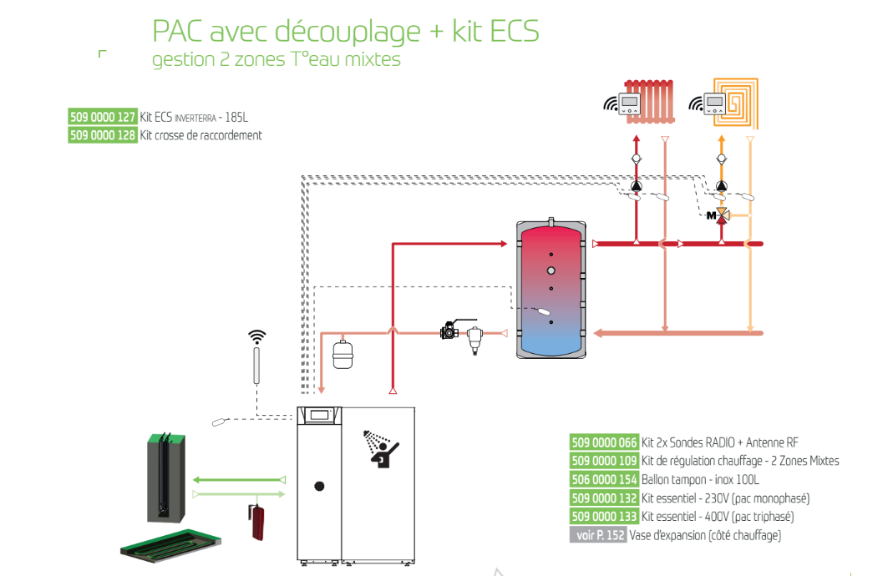

Schéma hydraulique ECS + Chauffage

Voici les différents seuils d’alerte de la PAC sur le circuit de captage :

• Pression : entre 1 bar et 3,5 bar

• Débit : entre 71 L/h/kW et 4600 L/h (soit entre 639 L/h et 4600L/h pour une PAC 090V)

Le taux de glycol est pré-enregistré dans la PAC à 33% pour le calcul automatique des bilans thermiques. Il est néanmoins préconisé d’avoir un taux de glycol compris entre 45 et 50% (avec idéalement du MPG pré-dilué).

Un vase d’expansion de 6L peut être livré avec la PAC, à monter sur un support mural sur le groupe hydraulique. Il est toutefois préconisé de dimensionner le volume nécessaire pour chaque projet dans le cas où il faille installer un volume supérieur.

Comment dimensionner le vase d’expansion pour une installation Dualsun ?

La tuyauterie doit être dimensionnée en prenant en compte les pertes de charges du circuit et des équipements à une température de -15°C (voir les abaques de dimensionnement par modèle de PAC dans le manuel d’installation d’une PAC solarothermique).

Les valeurs  suivantes peuvent être utilisées pour un dimensionnement rapide :

• PAC 9kW ou 12kW : minimum 28mm en cuivre ou DN32 en inox annelé

Pour aller plus loin dans le dimensionnement des conduites :
> Quel doit être le diamètre des conduites hydrauliques entre les panneaux Dualsun et le local technique ?

La communication externe de la PAC est en modbus. Plus de 170 valeurs peuvent être accessible depuis le menu maintenance, en plus du synoptique visible sur l’écran de régulation de la PAC :

Une application est disponible pour tester les différentes fonctionnalités de la PAC.

Pour aller plus loin :

Les panneaux hybrides Dualsun SPRING sont-ils compatibles avec les pompes à chaleur Eau/Eau ?

Notice d'installation et de mise en service Dualsun MAX : SPRING MAX + PAC solarothermique
