Quel est le processus pour la mise à la terre du système en toiture?
Le câble de mise à la terre des panneaux solaires photovoltaïques et de l'installation dans son ensemble doit posséder une section minimale, qui dépend de la longueur du câble en lui-même.
La longueur du câble est prise entre l'installation et le piquet de terre.
Section minimale du câble de mise à la terre :
6 mm² si la longueur de câble est inférieure à 30m.
10 mm² si la longueur de câble est supérieure à 30m.
Le câble de terre doit relier la structure de pose des panneaux directement au piquet de terre sans connexion au tableau électrique.
Ensuite les panneaux en toiture doivent être reliés à la terre par l'intermédiaire de la structure de pose.
Selon les systèmes de pose la mise à la terre est assurée par l’intermédiaire des éléments de fixation des panneaux solaires.
Si ce n’est pas le cas un câble de terre est à installer entre les panneaux et la structure de pose au moyen de griffes de terre, ou bien à l'aide de rondelles crantées.
Voir paragraphe 4.3 de la notice d’installation des panneaux Dualsun FLASH et Dualsun SPRING pour plus d'informations.
Cas du SPRING4

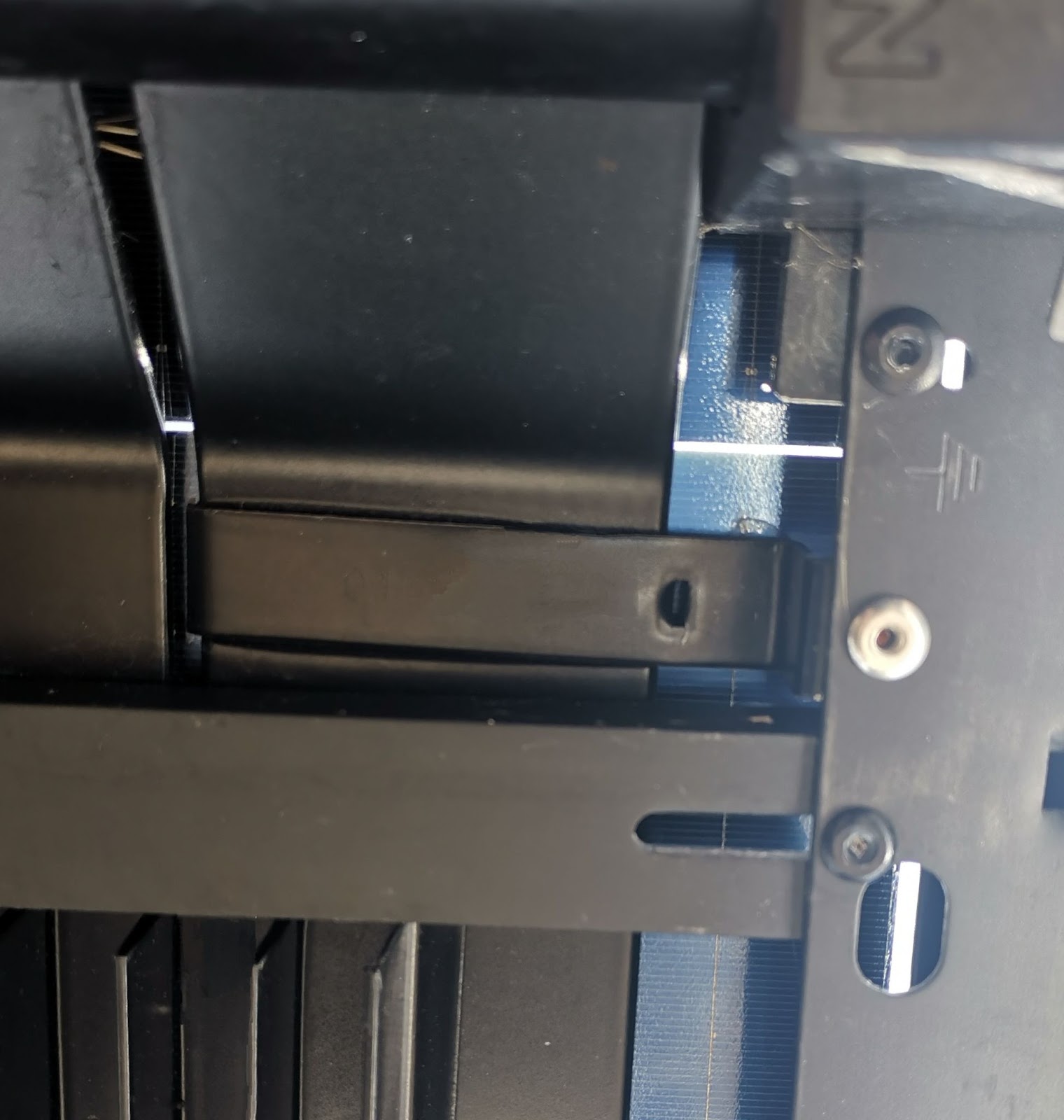

L’échangeur thermique est mis au potentiel du cadre du panneau grâce à une languette métallique intégrée à l'échangeur thermique et reliée au cadre par l'intermédiaire d’un rivet de masse spécifique à cette application
