Si vous êtes un bureau d’études ou un énergéticien et que vous travaillez sur un projet de bâtiment collectif en phase concours/ première étude de faisabilité, nous vous conseillons d’utiliser nos “ratios rapides” pour le dimensionnement et le chiffrage de la partie solaire hybride avec nos panneaux Dualsun SPRING4.

Si vous êtes en phase APS, APD ou PRO, merci de nous contacter directement pour une étude plus précise ou un cahier des charges, en remplissant l’un des formulaires disponible sur le lien Espace Prescripteurs, ou en contactant votre interlocuteur habituel pour les projets.

Ces ratios permettent d’avoir des chiffres rapides en phase concours, mais ils ne remplacent pas une pré-étude, ni le chiffrage d’un installateur compétent. Les caractéristiques d’un projet résidentiel individuel ne suivront pas ces ratios.

Ce système est uniquement destiné à la production d’ECS et au maintien de bassin en température, à la différence du système PAC Solarothermique, l’objectif n’est pas de couvrir les besoins de chauffage du bâtiment.

* A la différence de la productivité électrique, la productivité thermique dépend des paramètres de consommations : pertes de bouclage, tirage ECS

P2 : Main d'œuvre pour l’exploitation, maintenance.

Cela comprends :

• Nettoyage et entretien courant des installations

• Conduite, surveillance, réglage des différent matériels (PV + TH)

• Maintenance préventive annuelle

Pour connaître les conditions d’éligibilité/financement de votre projet : En savoir +

Conditions :

• Surface capteurs ≥ 25 m² (≥ 10 m² en DROM)

• Travaux non commencés avant validation ADEME

• Bureau d’Études RGE obligatoire (OPQIBI 20.10 / 20.14)

• Suivi de performance requis (instrumentation)

Pour connaître les conditions d’éligibilité/financement de votre projet via la fiche opération n° BAR-TH-169 : En savoir +

Conditions :

• l’efficacité énergétique saisonnière est supérieure ou égale à 111 %.

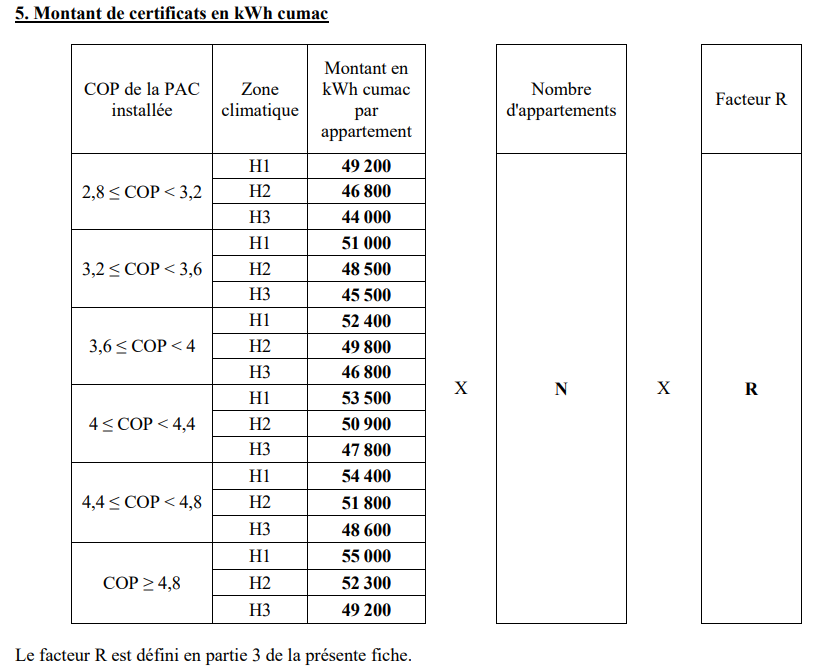

• le coefficient de performance (COP) de la pompe à chaleur est supérieur ou égal à 2,8Certificats Economie d’Energie (CEE) :

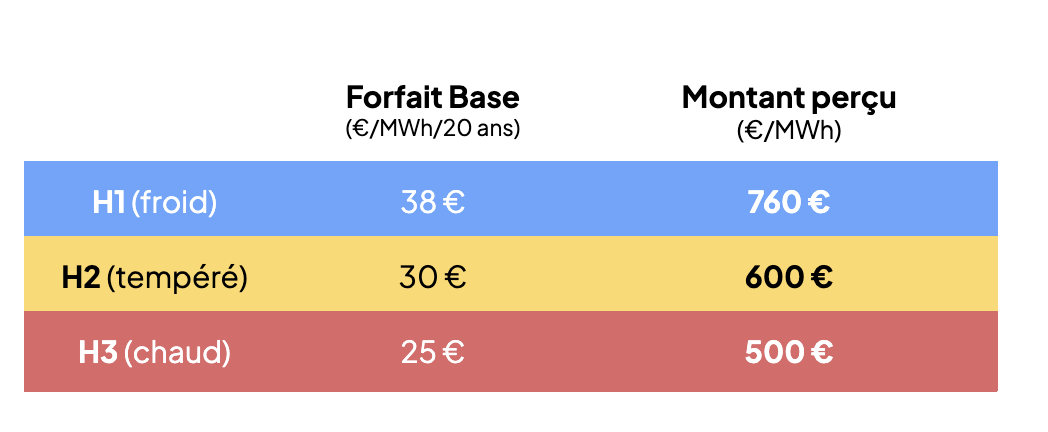

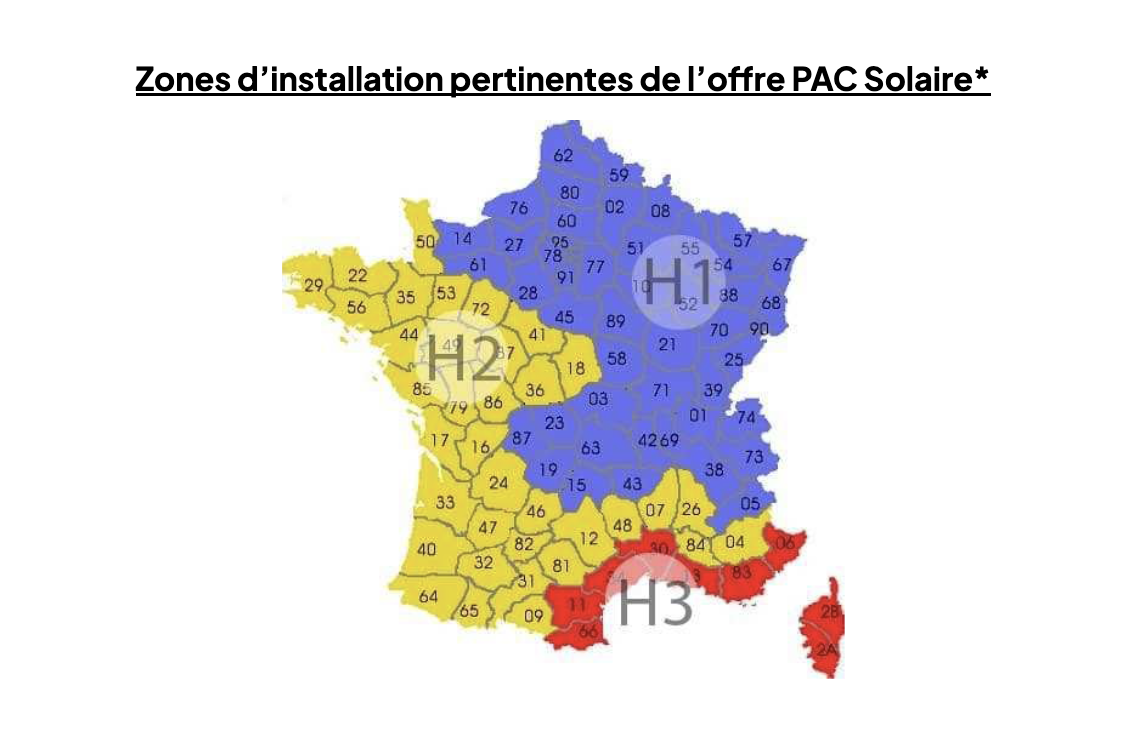

Pour connaître les conditions d’éligibilité/financement de votre projet via la fiche opération n° BAR-TH-169 : En savoir +

Conditions :

• l’efficacité énergétique saisonnière est supérieure ou égale à 111 %.

• le coefficient de performance (COP) de la pompe à chaleur est supérieur ou égal à 2,8

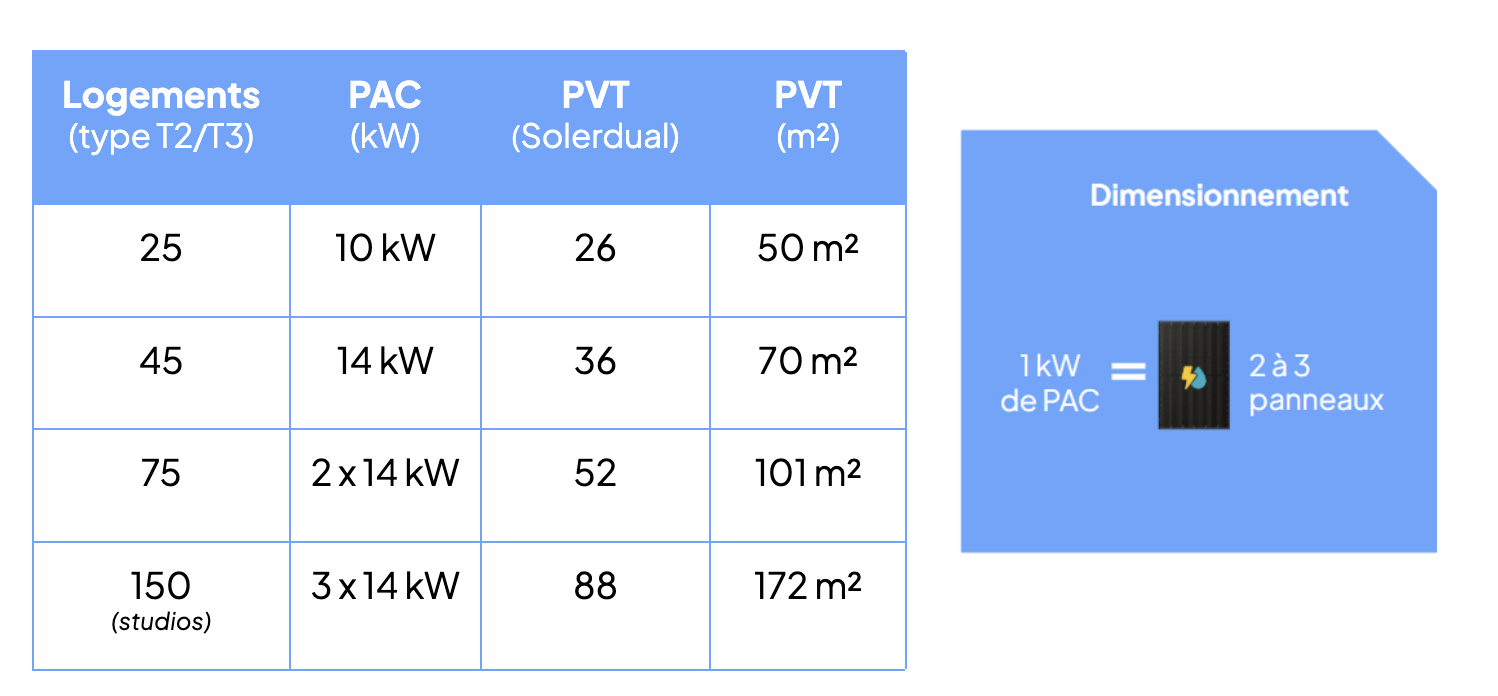

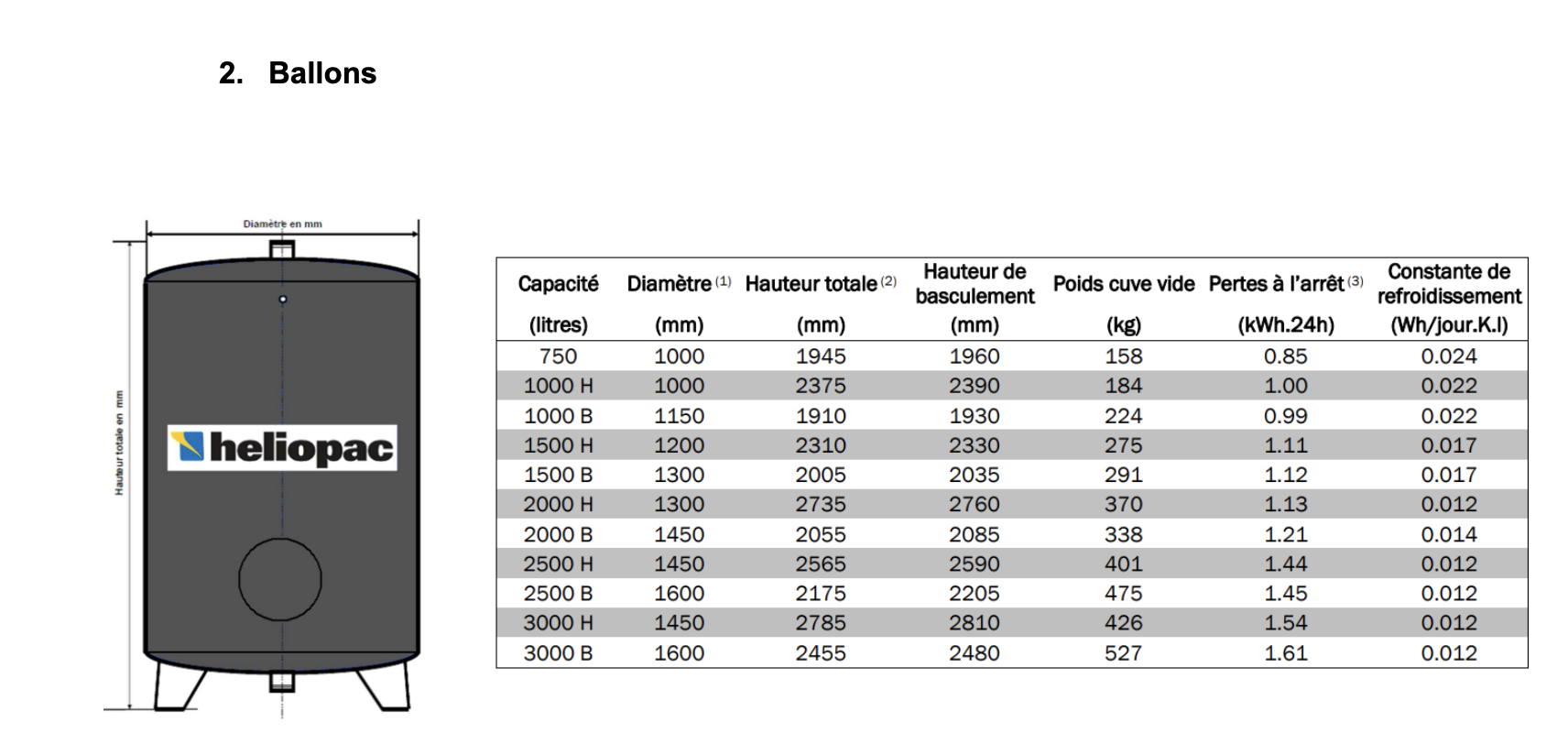

Le dimensionnement ci-dessus est considéré pour des logements collectifs mais le système est destiné à une plus large diversité de bâtiments.

1- Taux d’économie d’énergie (FSAV)

Critères fonds chaleur : Taux d'économie d'énergie FSAV > 0.3

*Le taux de couverture électrique correspond à l’autoproduction considéré pour l’appoint électrique. Une partie de la consommation du générateur ECS diminue grâce à l’apport thermique des panneaux hybrides et une autre partie diminue grâce à l’autoconsommation de l’électricité produite.

Le taux d’économie d’énergie doit être supérieur à 30% pour que le projet soit éligible aux fonds chaleurs de l’ADEME, le taux de couverture électrique n’est pas valorisée par les Fonds Chaleur de l’ADEME.

2- COP

Critères fonds chaleur : COP > 2.8

3- La part de la production thermique assurée par la PAC Solaire (FPAC)

Critères fonds chaleur : FPAC > 0,75

Plus les pertes de bouclage sont importantes plus le coefficient FPAC diminue.

En considérant un dimensionnement de 4 à 6 m² de Panneaux/kW de PAC, le taux de couverture FPAC est > 0,75  et ce quelque soit les pertes de bouclage !

3 indicateurs énergétiques :

1. Taux de couverture

Critères fonds chaleur : Taux d'économie d'énergie FSAV > 0.3

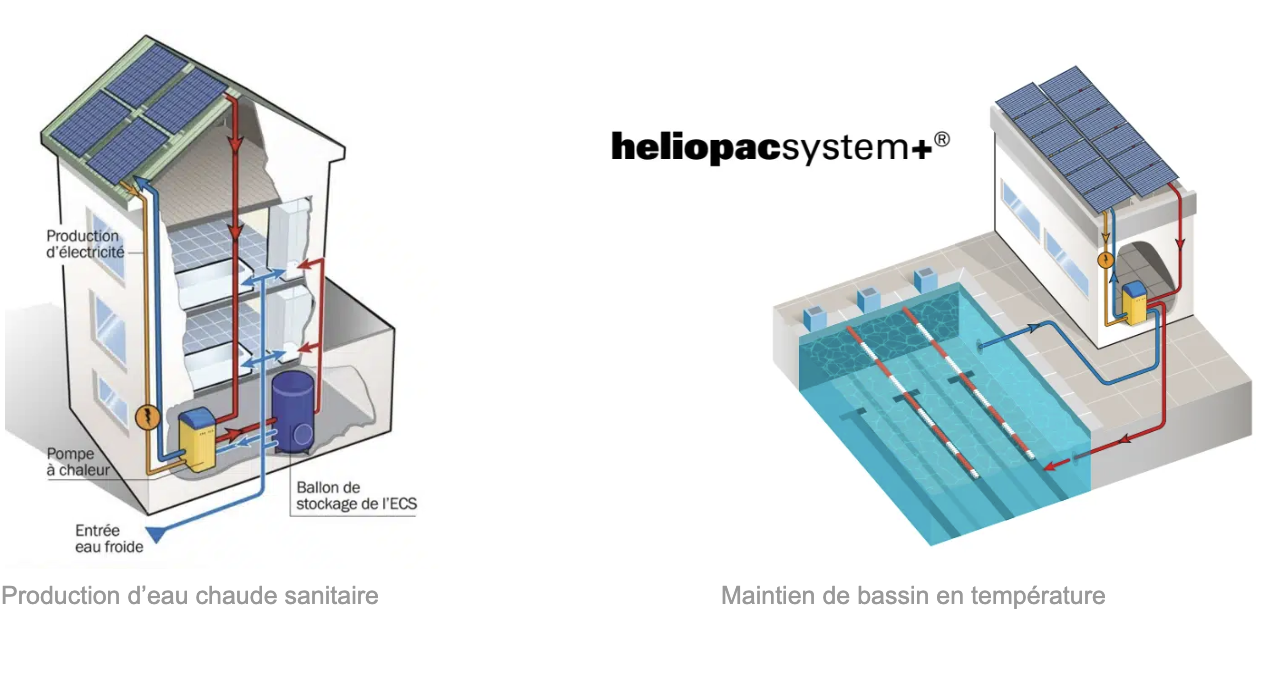

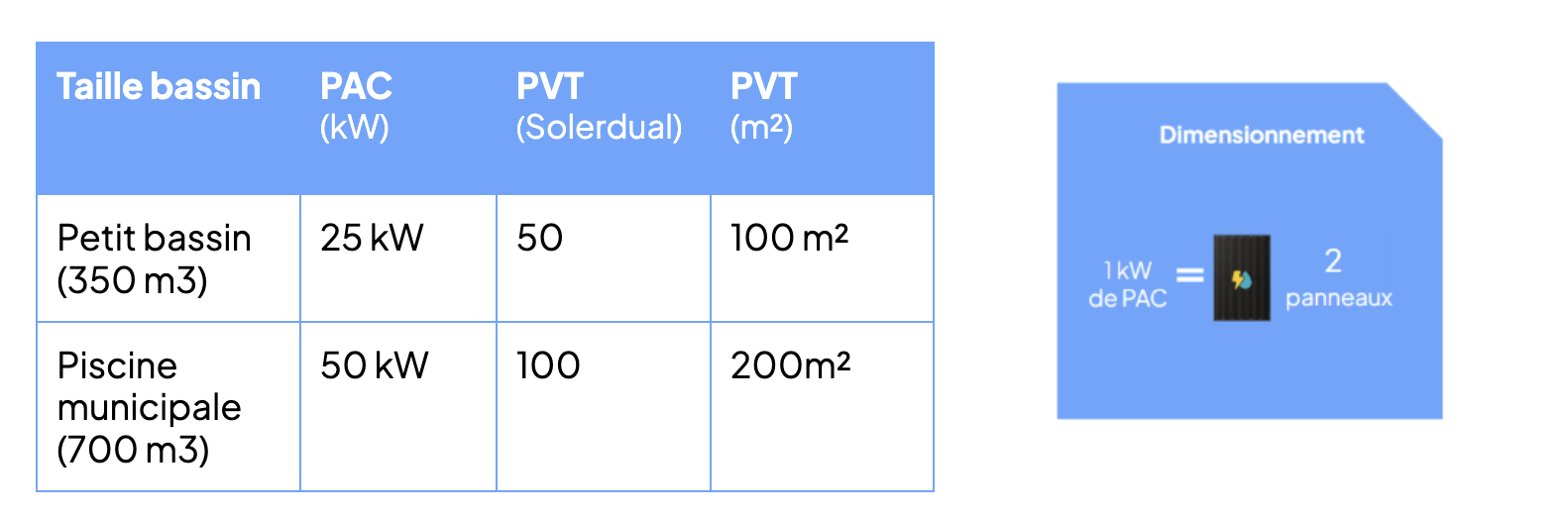

L'objectif de la solution Heliopacsystem+ est de maintenir en température les bassins.

Le besoin énergétique des piscines est trop important pour être entièrement couvert par ce système. Il faut en général considérer entre 10 et 50% de couverture énergétique.

Pour une piscine intérieure, il est habituellement conseillé de dimensionner le système PAC Solaire permettant de répondre à 40-50% des besoins des piscines.

Pour une piscine extérieure, les besoins en énergie sont beaucoup plus importants que pour un bassin d’intérieur à cause des pertes thermiques dûes à l’exposition au vent, aux pertes de chaleur liés à la température ambiante plus froide que la température de l’eau.  Il est habituellement conseillé de dimensionner le système pour répondre à 20% des besoins des piscines ;

2. COP

Critères fonds chaleur : COP > 2.8

Le coefficient de performance annuel (COP) se situe entre 3,7 et 3,9 pour un dimensionnement similaire à celui du tableau ci-dessus pour une ouverture annuelle de la piscine intérieure.

3. La part de la production thermique assurée par la PAC Solaire

Critères fonds chaleur : FPAC - il n’y a pas de minima à respecter

La part de la production thermique assurée par la PAC Solaire est très variable car elle dépend de la typologie de piscine, le dimensionnement de panneaux…

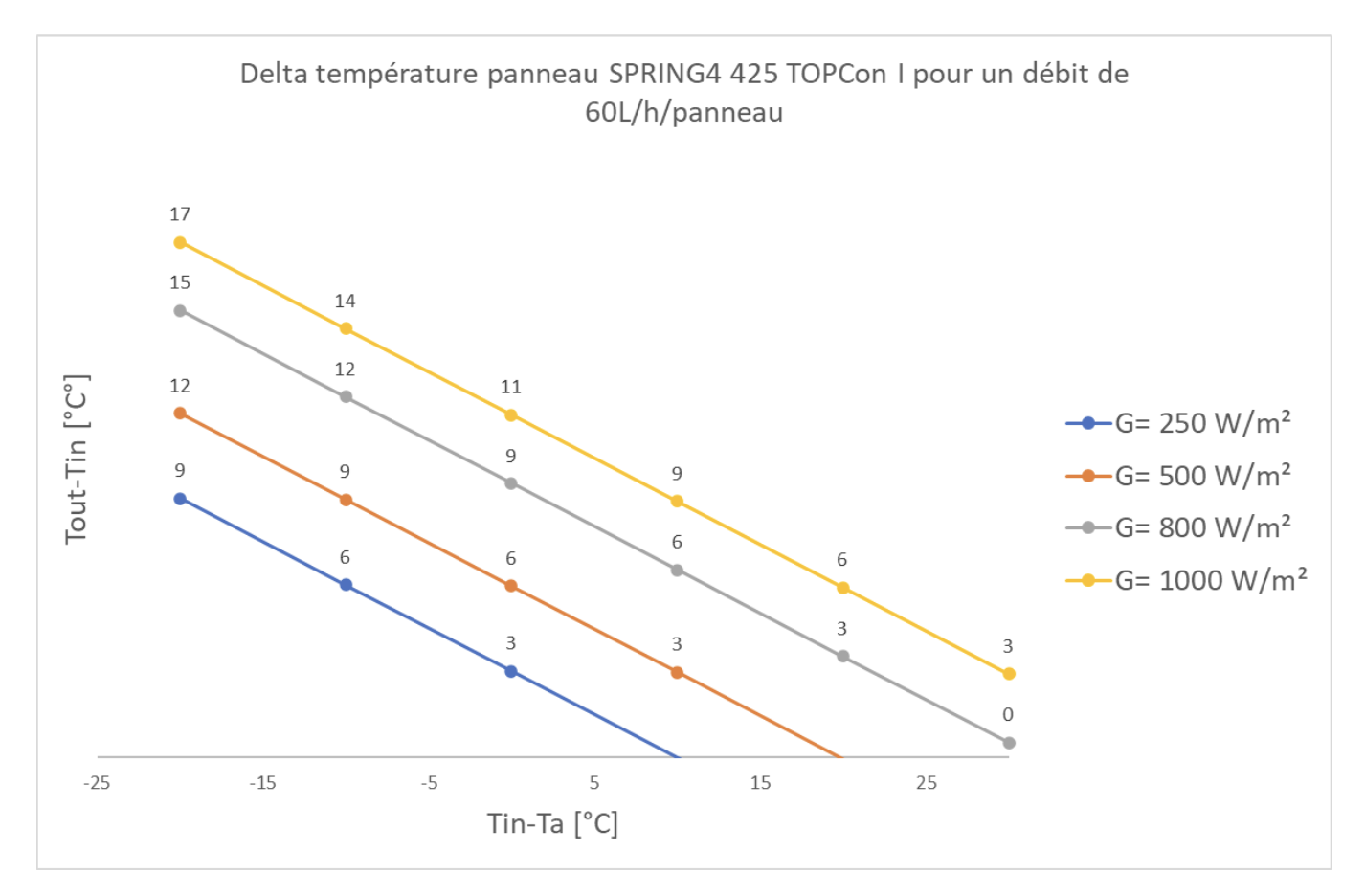

Comment lire ce graphique ?

Si l’on considère une irradiation maximale de G=1000W/m² et que la température d’entrée du panneau est égale à la température de l’air (Tin - Tair = 0°C) alors la température de sortie sera Tout-Tin = 11°C

Plus la température d’entrée du panneau est grande par rapport à l’air (deltaT abscisse), moins la température de sortie augmentera en degrés. (deltaT ordonnés)

Pour aller plus loin :

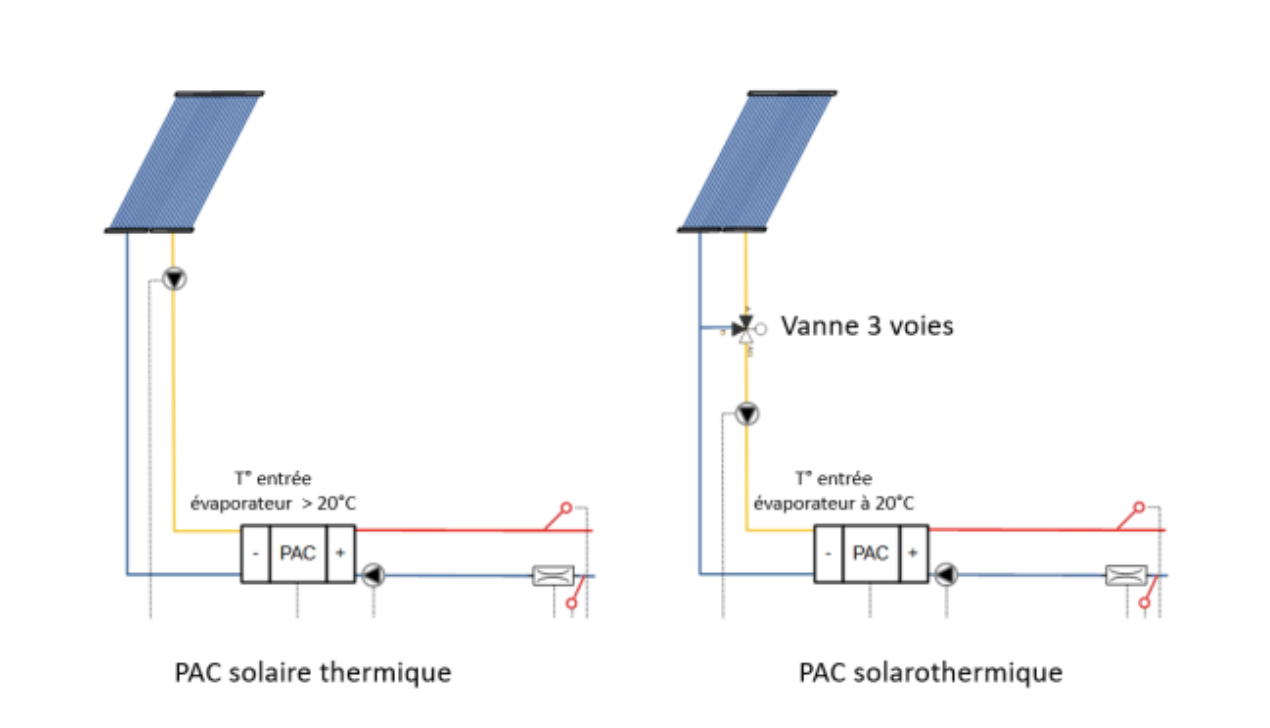

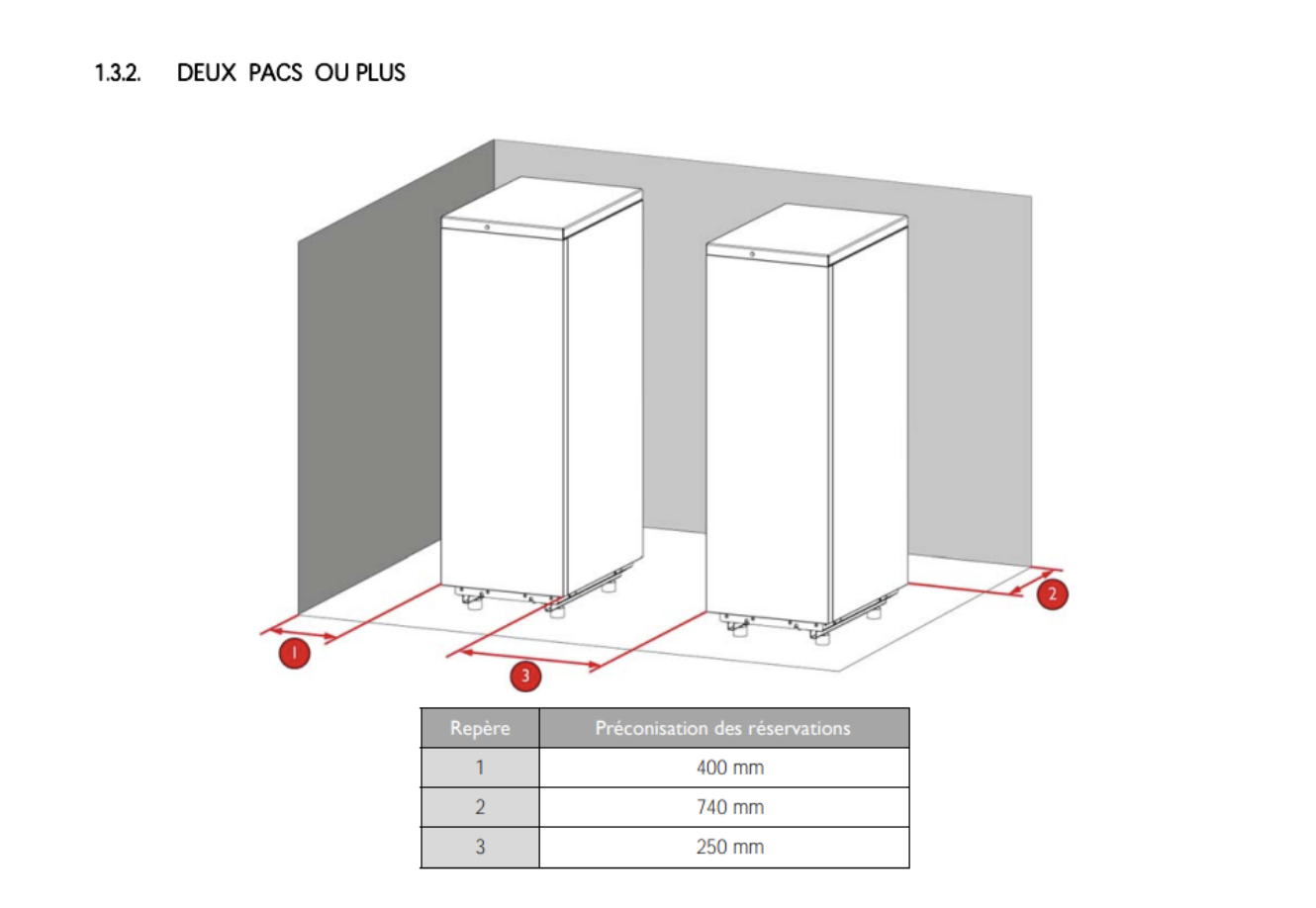

• Différences entre une PAC Solaire thermique et une PAC Solarothermique

La PAC Solaire thermique est conçue pour pouvoir recevoir une température d’eau glycolée supérieure à 20°C en entrée évaporateur.

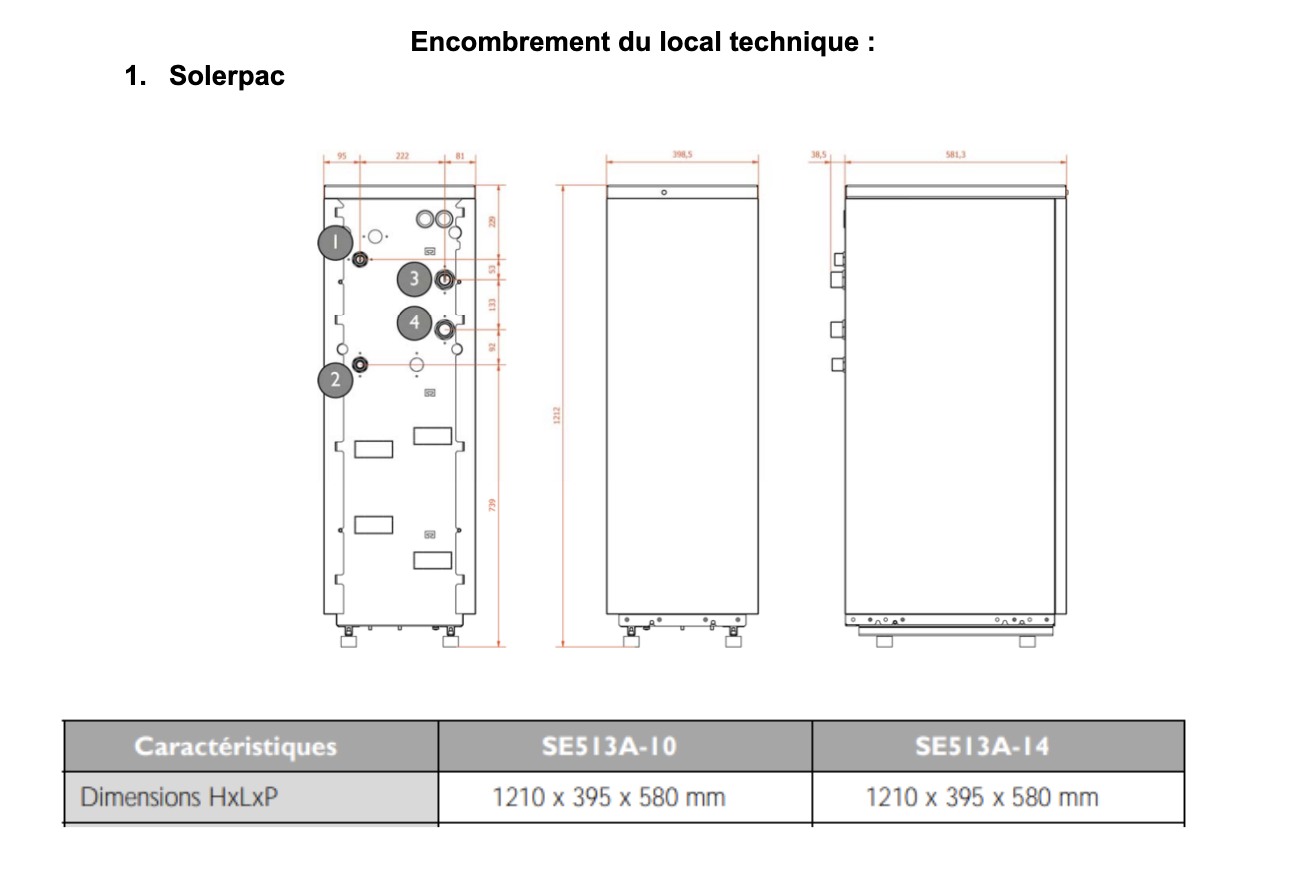

• La SolerPac - Heliopac (PAC Solaire thermique) fonctionne sur des régimes de températures côté primaire compris entre [ -10°C : +75°C]

• L’Invelia - Arkteos (PAC Solarothermique)  fonctionne sur des régimes de températures côté primaire compris entre [ -20°C : +35°C] et nécessite donc une Vanne mélangeuse en amont de l’évaporateur

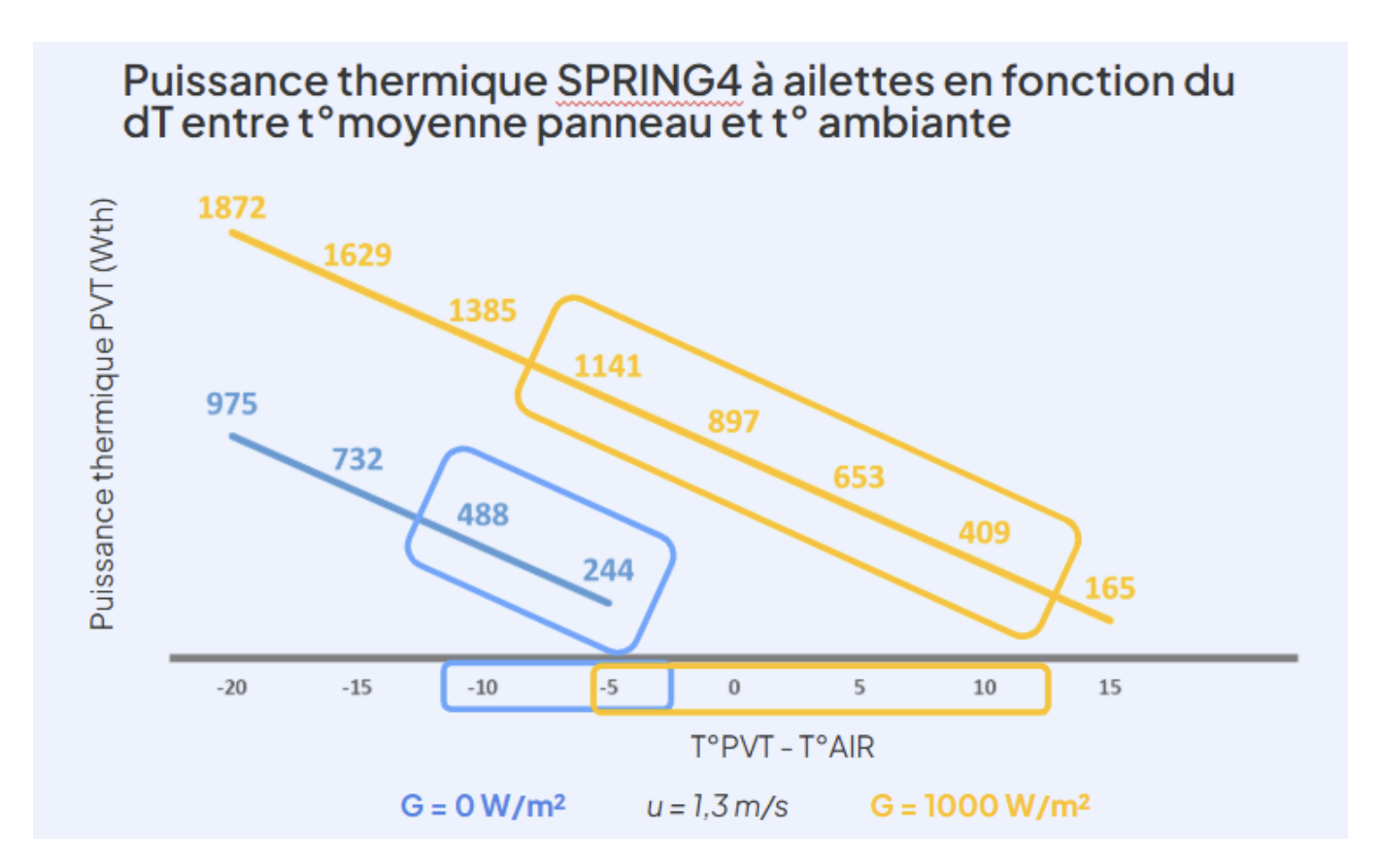

• Quelle est la puissance thermique du panneau SPRING  ?

• Comment évolue la puissance thermique du panneau SPRING en fonction des conditions extérieures ?

• Comment évolue le delta température du panneau SPRING en fonction des conditions extérieures ?

• Quel est le rapport entre la productivité d'entrée d'un panneau (W/m²) et le coefficient a0 (rendement optique) ?
